Description
ชุดจับหัวเชื่อมมิกฟลัคคอร์เดินแนวฟิลเล็ทระบบอัตฺโนมัติรุ่น Mini SS-05

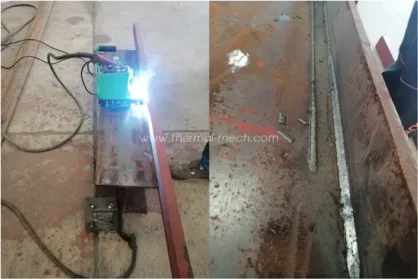

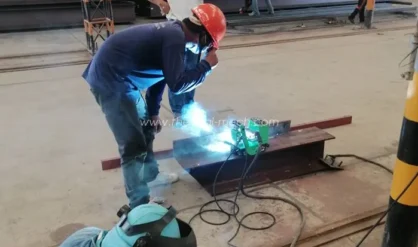

เครื่องจับหัวเชื่อมเดินแนวอัตโนมัติที่ใช้สำหรับการเชื่อมฟิลเล็ต ให้การยึดเกาะด้วยแม่เหล็กพร้อมเดินตามแนวเชื่อมแบบอัตโนมัติ เหมาะสำหรับการเชื่อมฟิลเล็ทแนวยาว เช่น งานเชื่อมสะพานเหล็ก งานเหล็กโครงสร้าง งานเชื่อม Stiffener ฯ
เครื่องจับหัวเชื่อมเดินแนวอัตโนมัติสามารถทำงานได้อย่างง่ายดายในการเดินแนวและการเชื่อมฟิลเล็ท สามารถเริ่มหรือหยุดการอาร์คและการเดินแนวเชื่อมโดยการกดเพียงปุ่มเดียวและมีลิมิตสวิตช์ที่สามารถหยุดการ เชื่อมได้อย่างแม่นยำ

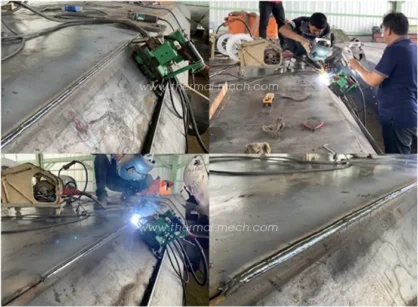

ช่วยเพิ่มผลิตภาพในการเชื่อมแนวยาวได้อย่างต่อเนื่อง และสามารถทำงานพร้อมกันได้หลายชุด (โดยให้ผลผลิตมากกว่าการเชื่อมปกติได้ถึง 4 – 5 เท่า)

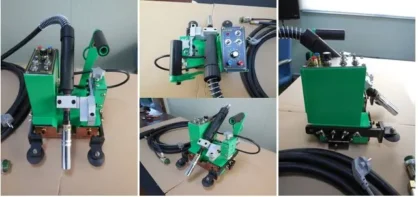

ชุดจับหัวเชื่อมเดินแนวฟิลเล็ตอัตโนมัติ
คุณสมบัติ
แม่เหล็ก เปิด/ปิด
- ใช้งานง่าย
- เดินตามแนวพร้อมเชื่อมโดยอัตโนมัติ
- กำหนดจุดสิ้นสุดของชิ้นงานเชื่อมได้ง่าย
Specification
| หน่วย | รายการ | การกำหนดค่าและข้อกำหนด |
|---|---|---|
| การขนส่ง | ปริมาณหัวเชื่อม | 1-หัวเชื่อม 1-ด้านที่เชื่อมงาน |
| วิธีการยึดเกาะ | ใช้แรงแม่เหล็กถาวร | |
| ขนาด | สูง 274.5 x กว้าง 244 x ยาว 183 มม. | |
| น้ำหนัก | 7.2 กิโลกรัม | |
| ความเร็วการเดินสูงสุด | 0 – 1,100 มม./นาที | |
| เลฟเวอร์คลัทช์ | สามารถถอดแม่เหล็กออกและติดตั้งคันโยก | |
| ความสูงจากพื้นล่างถึงใต้ท้องเครื่อง | 8 มม. | |
| วัสดุตัวเครื่อง | อลูมิเนียมหล่อ | |
| แรงดันไฟฟ้าเข้า | AC220V 50 Hz | |
| การปรับหัวเชื่อม | ขึ้น/ลง | 32 มม. |
| ด้านหน้า/ด้านหลัง | 32 มม. | |
| มุมทำงาน | 45°±20° | |
| ตัวนำทาง | ระยะปรับ ยืด-หด | 100 มม. |
| เส้นผ่าศูนย์กลาง | Ø50 | |
| ควบคุม | ฟังก์ชันการทำงาน | ไฟแสดงสถานะมีไฟเข้า, การเชื่อม, ไม่เชื่อม, ทิศการเดิน, |
| ความเร็วในการเดินทาง, เริ่มเดิน, หยุดเดิน | ||
| ลิมิตปลายทาง | ตัวการป้องกันการชนด้านหน้า(ทั้งสองด้าน) |
- รายละเอียดเพิ่มเติม
-
ชุดจับหัวเชื่อมมิกฟลัคคอร์เดินแนวฟิลเล็ทระบบอัตฺโนมัติรุ่น Mini SS-05
เครื่องจับหัวเชื่อมเดินแนวอัตโนมัติที่ใช้สำหรับการเชื่อมฟิลเล็ต ให้การยึดเกาะด้วยแม่เหล็กพร้อมเดินตามแนวเชื่อมแบบอัตโนมัติ เหมาะสำหรับการเชื่อมฟิลเล็ทแนวยาว เช่น งานเชื่อมสะพานเหล็ก งานเหล็กโครงสร้าง งานเชื่อม Stiffener ฯ
เครื่องจับหัวเชื่อมเดินแนวอัตโนมัติสามารถทำงานได้อย่างง่ายดายในการเดินแนวและการเชื่อมฟิลเล็ท สามารถเริ่มหรือหยุดการอาร์คและการเดินแนวเชื่อมโดยการกดเพียงปุ่มเดียวและมีลิมิตสวิตช์ที่สามารถหยุดการ เชื่อมได้อย่างแม่นยำ
ช่วยเพิ่มผลิตภาพในการเชื่อมแนวยาวได้อย่างต่อเนื่อง และสามารถทำงานพร้อมกันได้หลายชุด (โดยให้ผลผลิตมากกว่าการเชื่อมปกติได้ถึง 4 – 5 เท่า)
ชุดจับหัวเชื่อมเดินแนวฟิลเล็ตอัตโนมัติ
คุณสมบัติ
แม่เหล็ก เปิด/ปิด- ใช้งานง่าย
- เดินตามแนวพร้อมเชื่อมโดยอัตโนมัติ
- กำหนดจุดสิ้นสุดของชิ้นงานเชื่อมได้ง่าย
Specification
หน่วย รายการ การกำหนดค่าและข้อกำหนด การขนส่ง ปริมาณหัวเชื่อม 1-หัวเชื่อม 1-ด้านที่เชื่อมงาน วิธีการยึดเกาะ ใช้แรงแม่เหล็กถาวร ขนาด สูง 274.5 x กว้าง 244 x ยาว 183 มม. น้ำหนัก 7.2 กิโลกรัม ความเร็วการเดินสูงสุด 0 – 1,100 มม./นาที เลฟเวอร์คลัทช์ สามารถถอดแม่เหล็กออกและติดตั้งคันโยก ความสูงจากพื้นล่างถึงใต้ท้องเครื่อง 8 มม. วัสดุตัวเครื่อง อลูมิเนียมหล่อ แรงดันไฟฟ้าเข้า AC220V 50 Hz การปรับหัวเชื่อม ขึ้น/ลง 32 มม. ด้านหน้า/ด้านหลัง 32 มม. มุมทำงาน 45°±20° ตัวนำทาง ระยะปรับ ยืด-หด 100 มม. เส้นผ่าศูนย์กลาง Ø50 ควบคุม ฟังก์ชันการทำงาน ไฟแสดงสถานะมีไฟเข้า, การเชื่อม, ไม่เชื่อม, ทิศการเดิน, ความเร็วในการเดินทาง, เริ่มเดิน, หยุดเดิน ลิมิตปลายทาง ตัวการป้องกันการชนด้านหน้า(ทั้งสองด้าน) - แกลลอรี่
-
