Han’s Laser เครื่องตัดไฟเบอร์เลเซอร์/Fiber laser รุ่น Han’s LION PRO
คุณสมบัติของเครื่องตัดไฟเบอร์เลเซอร์ รุ่น Lion Pro จาก Han’s Laser
- การออกแบบโครงสร้างแบบ Gantry ประสิทธิภาพการตัดสูงสำหรับวัสดุบาง อัตราเร่งในการเคลื่อนที่ร่วมของแกน X / Y ของ LION Pro สูงถึง 1.0G โดยมีความเร็วสูงสุดที่ 100 เมตร/นาที
- คุณภาพสูงและการออกแบบลงตัว แข็งแกร่งสวยงาม ในงบประมาณที่น่าพอใจ
- แหล่งกำเนิดเลเซอร์จาก Han’s Laser และ IPG ขนาด 1-3kw
- ตัวเครื่อง ทำจากเหล็กกล้า ผ่านการเชื่อมประกอบที่ประณีต ลดความเค้นตกค้างด้วยขบวนการการอบอ่อนและการสั่นสะเทือนโครงสร้างผ่านการกัดขึ้นรูปด้วยความแม่นยำ (precise milling)
- Gantry: ทำจากการหล่อขึ้นรูปอลูมิเนียมอัลลอยด์ เกรดZL114A ให้ความแข็งแกร่ง น้ำหนักเบาและมีความสมดุลเชิงพลวัตสูง ผ่านการวิเคราะห์ด้วย CAE และการกัดขึ้นรูปด้วยเครื่องจักร CNC ที่แม่นยำสูง ประกอบบนแพลตฟอร์มหินอ่อนที่แม่นยำ
- ระบบซีเอ็นซี: ใช้ระบบซีเอ็นซีของ Han’s 401 ที่จดสิทธิบัตรทรัพย์สินทางปัญญาที่สมบูรณ์ ระบบCNC ที่มีความเชี่ยวชาญเฉพาะด้านสำหรับงานตัดไฟเบอร์เลเซอร์
- หัวตัดเลเซอร์: หัวตัดเลเซอร์ของ Han’s Laser

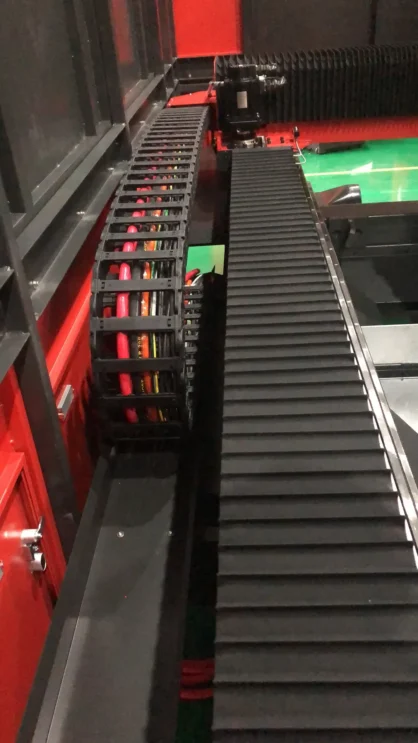

- ชิ้นส่วนทางกล: เซอร์โวมอเตอร์เกรดคุณภาพสูง ให้ความแม่นยำและความทนทาน พร้อมชุดไดรฟ์ ชุดเฟืองทด แร็คแอนด์พีเนียน ลีเนียร์ไกด์
- ฝาครอบป้องกัน: ป้องกันรังสีเลเซอร์อย่างมีประสิทธิภาพและทำให้แน่ใจว่าสภาพการดำเนินงานของผู้ควบคุมมีความปลอดภัย
- ระบบไฟฟ้า: มาตรฐานยุโรป
Machine parameters
| Item | Parameters | |
|---|---|---|
| ขนาดของเครื่อง (ยาว x กว้าง) | 3000 mm x 1500 mm | |
| แกน XAxis | 3000 mm | |
| แกบ Y Axis | 1500 mm | |
| แกน Z Axis | 200 mm | |
| ความแม่นยำ | ความแม่นบำเชิงตำแหน่ง X Y | ± 0.05 |
| ความแม่นยำเชิงทำซ้ำตำแหน่ง X Y | ± 0.03 | |
| เร่งความเร็วพร้อมกับสูงสุด X, Y | 1.0G | |
| อุปกรณ์จ่ายไฟ | ระบบไฟฟ้า | 3 เฟส |
| แรงตันไฟฟ้าพิกัต | 380V | |
| ความถี่ | 50 Hz. | |
| ระดับการป้องกับฝุ่นและน้ำของเครื่องจักร | IP54 | |
| น้ำหนักและขนาดของเครื่อง | ขนาด ( ยาว X กว้าง X สูง ) | 8000 mm x 2920 mm x 2000 mm |
