เครื่องพับโลหะแผ่น ระบบ NC (NC Press Brake))เทอร์มาเทค
ยกระดับงานแปรรูปโลหะให้คุ้มค่าและทนทานด้วย เครื่องพับโลหะแผ่น ระบบเอ็นซี จาก Thermatech
เครื่องพับโลหะแผ่น ระบบNC (NC Press Brake) ของเรา ผสมผสานระบบควบคุมดิจิทัล NC อัจฉริยะเข้ากับโครงสร้างระบบไฮดรอลิก (Torsion Bar Synchro System) ที่ผ่านการพิสูจน์แล้วในวงการอุตสาหกรรมหนักว่ามีความอึด ทนทาน และแรงกดเสถียร ช่วยให้ผู้ปฏิบัติงานสามารถตั้งค่าระยะพับ (แกน X) และระยะลึกของใบมีด (แกน Y) ผ่านหน้าจอคอนโทรลเลอร์ได้อย่างรวดเร็ว หมดปัญหาเรื่องความล่าช้าในการใช้มือหมุนปรับระยะพับแบบเก่า และช่วยให้ได้องศาพับที่สม่ำเสมอในทุกๆ ชิ้นงาน
คุณสมบัติของเครื่องพับโลหะแผ่น ระบบ NC
- ระบบ 2 แกน : แกน X และ Y
- ความสามารถในการพับ : เหล็ก (หนา x กว้าง): 6 มม.x 3100 มม. สเตนเลส (หนา x กว้าง): 3 มม.x 3100 มม.
- แรงกดสูงสุด: 1350KN
- ความกว้างของเครื่อง: 3100 มม.
- ระยะระหว่างกรอบข้าง: 2550 มม.
- ระยะชักสูงสุดของแรม: 200 มม.
- ระยะสูงสุดระหว่างโต๊ะงานและแรม: 400 มม.
- ความลึกของ Gap: 250 มม.
- ความกว้างของโต๊ะงาน: 180 มม.
- ความสูงจากพื้นถึงโต๊ะงาน: 910 มม.
- ความเร็วในการเคลื่อนตัว: 100 มม./วินาที
- ความเร็วในการทำงาน: 8 มม./วินาที
- ความเร็วในการยกตัว: 80 มม./วินาที
- มอเตอร์: 10 แรงม้า
- ความจุถังน้ำมัน: 120 ลิตร
- โครงสร้างของเครื่อง: ประกอบด้วยเหล็กคุณภาพชั้นหนึ่งอย่างดี ลดความเครียดด้วยความร้อน เพื่อให้ได้ เครื่องที่มีความละเอียดสูง แข็งแรง และทนทาน
จุดเด่นและคุณสมบัติของ เครื่องพับโลหะแผ่น ระบบเอ็นซี Thermatech
- ระบบควบคุม NC Controller หน้าจอใช้งานง่าย: ควบคุมการทำงานผ่านหน้าจออัจฉริยะ (เช่น E21 หรือระบบเทียบเท่า) ที่ถูกออกแบบมาให้ป้อนค่าพิกัดตัวเลขได้ง่าย ช่างเชื่อมช่างพับทั่วไปสามารถเรียนรู้ระบบและเริ่มปฏิบัติงานได้ทันทีภายในระยะเวลาอันสั้น
- ชุดแบคเกจความเร็วสูง (High-Precision Backgauge): ขับเคลื่อนระบบกำหนดตำแหน่งแบคเกจ (Backgauge) ด้วยมอเตอร์ไฟฟ้าประสิทธิภาพสูง ล็อคพิกัดระยะพับแกน X ได้อย่างแม่นยำ ลดข้อผิดพลาดจากมนุษย์ (Human Error) ได้อย่างดีเยี่ยม
- โครงสร้างเหล็กหนาพิเศษ ขจัดความเค้น (Stress-Relieved Frame): โครงสร้างตัวเครื่องผ่านกระบวนการอบชุบด้วยความร้อนเพื่อขจัดความเค้นภายในโลหะ ทำให้เครื่องมีความแข็งแรงบึกบึนสูง รองรับแรงกดมหาศาลได้ต่อเนื่องยาวนานโดยไม่มีการโก่งตัวหรือเสียรูปทรง
- ระบบไฮดรอลิกเกรดอุตสาหกรรม (Industrial Hydraulic System): เลือกใช้ชุดวาล์วและปั๊มไฮดรอลิกมาตรฐานสูง ให้แรงกดที่สมดุลและนิ่มนวล มีระบบป้องกันแรงดันเกินความสามารถ (Overload Protection) เพื่อความปลอดภัยสูงสุดในการทำงาน
- ระบบลิเนียร์ไกด์เวย์และบอลสกรูคู่: ช่วยให้การเคลื่อนที่ของชุดปรับระยะด้านหลังเป็นไปอย่างลื่นไหล มั่นใจได้ในความแม่นยำสม่ำเสมอ (Repeatability) แม้จะทำการพับชิ้นงานต่อเนื่องกันเป็นจำนวนมาก
ประโยชน์สูงสุดที่ธุรกิจของคุณจะได้รับเครื่องพับโลหะแผ่น ระบบ NC
- คืนทุนไว กำไรเพิ่มขึ้นอย่างเห็นได้ชัด: ด้วยต้นทุนเครื่องจักรที่เข้าถึงง่ายและไม่มีระบบซอฟต์แวร์หลังบ้านที่ซับซ้อน ทำให้ เครื่องพับโลหะแผ่น ระบบ NC เป็นทางเลือกที่คุ้มค่าสูงสุดสำหรับงานผลิตรูปทรงมาตรฐานทั่วไป
- ประหยัดเวลาและแรงงานช่างพับ: ระบบดิจิทัลช่วยให้การปรับเปลี่ยนขนาดระยะพับจากแบบหนึ่งไปอีกแบบหนึ่งทำได้ง่ายเพียงแค่กดปุ่มตั้งค่า ช่างไม่ต้องเสียเวลายืนวัดและหมุนแกนปรับระยะด้วยตัวเอง
- รองรับวัสดุและความหนาได้ครอบคลุม: สามารถปรับตั้งค่าเพื่อพับแผ่นเหล็กคาร์บอน แผ่นสแตนเลส หรือแผ่นอลูมิเนียมที่มีสเปกความหนาและความยาวหลากหลาย (ขึ้นอยู่กับขนาดแรงกด ตัน และความยาวโต๊ะพับที่เลือกใช้)

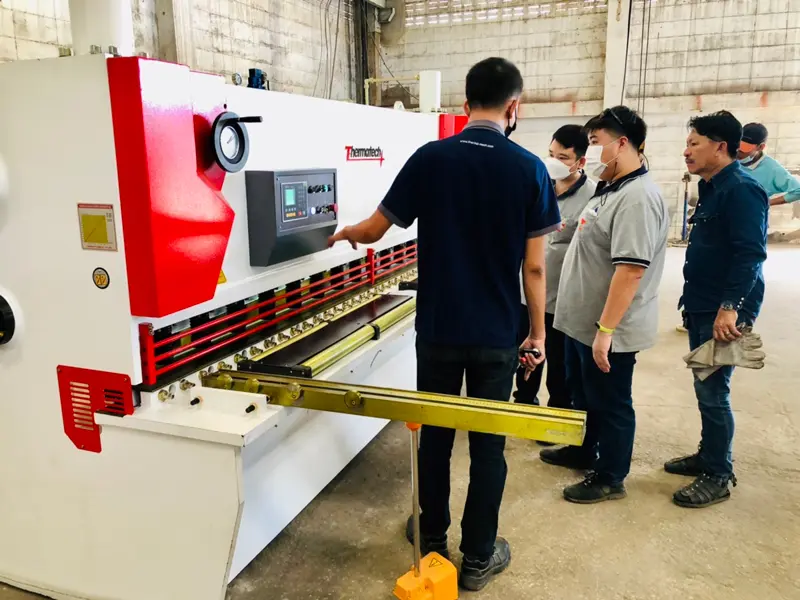

- อุ่นใจด้วยบริการหลังการขายจาก Thermatech: ทีมวิศวกรผู้เชี่ยวชาญจาก Thermal Mechanics พร้อมดูแลคุณอย่างครบวงจร ตั้งแต่ขั้นตอนการให้คำแนะนำเพื่อเลือกกำลังแรงกดที่เหมาะสม, การจัดทูลลิ่ง (ใบมีดและร่องพับ), การติดตั้งเครื่องจักร ตลอดจนการเทรนนิ่งจนหน้างานใช้งานได้อย่างชำนาญ
เริ่มต้นยกระดับงานตัดพับโลหะแผ่นของคุณวันนี้
หากคุณกำลังมองหา เครื่องพับโลหะแผ่น ระบบเอ็นซี ที่อึด ถึก ทนทาน และคุ้มค่ากับการลงทุน สามารถติดต่อทีมงาน Thermal Mechanics (Thermatech) เพื่อรับข้อมูลสเปกเครื่อง ขนาดตัน (Tonnage) และความยาวที่เหมาะสม พร้อมรับข้อเสนอราคาและเงื่อนไขการบริการที่ดีที่สุดจากเราได้ทันทีครับ!
FAQ: คำถามที่พบบ่อยเกี่ยวกับเครื่องพับโลหะแผ่น ระบบเอ็นซี
Q: เครื่องพับระบบเอ็นซี (NC) แตกต่างจากระบบซีเอ็นซี (CNC) อย่างไร?
A: ข้อแตกต่างสำคัญคือระบบควบคุมและรูปทรงชิ้นงานครับ เครื่องพับโลหะแผ่น ระบบเอ็นซี จะควบคุมความแม่นยำผ่านการป้อนค่าพิกัดตัวเลขโดยตรง (มักคุมแกน X และ Y) เหมาะมากสำหรับชิ้นงานพับรูปทรงมาตรฐานทั่วไปที่ไม่มีความซับซ้อนหลายขั้นตอนในชิ้นเดียว ส่วนระบบ CNC จะแสดงผลเป็นภาพกราฟิก 2D/3D และสามารถคำนวณการพับรูปทรงที่ซับซ้อนหลายองศาต่อเนื่องล่วงหน้าได้โดยอัตโนมัติ ซึ่งระบบเอ็นซีจะโดดเด่นกว่าในเรื่องของความคุ้มค่า ราคาประหยัด และความทนทานบำรุงรักษาง่ายครับ
Q: ระบบ Torsion Bar ในเครื่องพับเอ็นซีช่วยอะไรในการทำงาน?
A: ระบบ Torsion Bar หรือเพลาข้อเหวี่ยงบาลานซ์ คือกลไกเชิงกลที่เชื่อมต่อระหว่างกระบอกสูบไฮดรอลิกฝั่งซ้ายและขวาเข้าด้วยกัน เพื่อบังคับให้ใบมีดพับด้านบนกดตัวลงมาขนานกับร่องพับด้านล่างอย่างสม่ำเสมอเท่ากันตลอดแนว ช่วยป้องกันปัญหาแนวพับเอียงหรือลึกไม่เท่ากันซ้าย-ขวา ทำให้แนวพับโลหะแผ่นยาวๆ ออกมาเป๊ะทุกมิลลิเมตรครับ
Q: สามารถเปลี่ยนหรือเลือกรูปแบบของชุดมีดพับ (Punch) และร่องพับ (Die) ได้หรือไม่?
A: ได้แน่นอนครับ ทาง Thermatech มีตัวเลือกชุดทูลลิ่ง (Tooling) มาตรฐานและทูลลิ่งพิเศษให้เลือกหลากหลายรูปแบบเพื่อให้สอดคล้องกับลักษณะการขึ้นรูปชิ้นงานของคุณ ไม่ว่าจะเป็นงานพับกล่อง งานพับฉาก หรืองานพับขอบสองชั้น โดยวิศวกรของเราจะช่วยวิเคราะห์ไฟล์แบบชิ้นงานของท่านเพื่อจัดชุดทูลลิ่งที่เหมาะสมที่สุดไปพร้อมกับตัวเครื่องครับ
