Description
เครื่องเชื่อมเดินรางอัตโนมัติ พร้อมระบบส่ายหัวเชื่อม รุ่น TM-100S
เครื่องเชื่อมเดินรางอัตโนมัติพร้อมระบบส่ายหัวเชื่อม (Weaving)

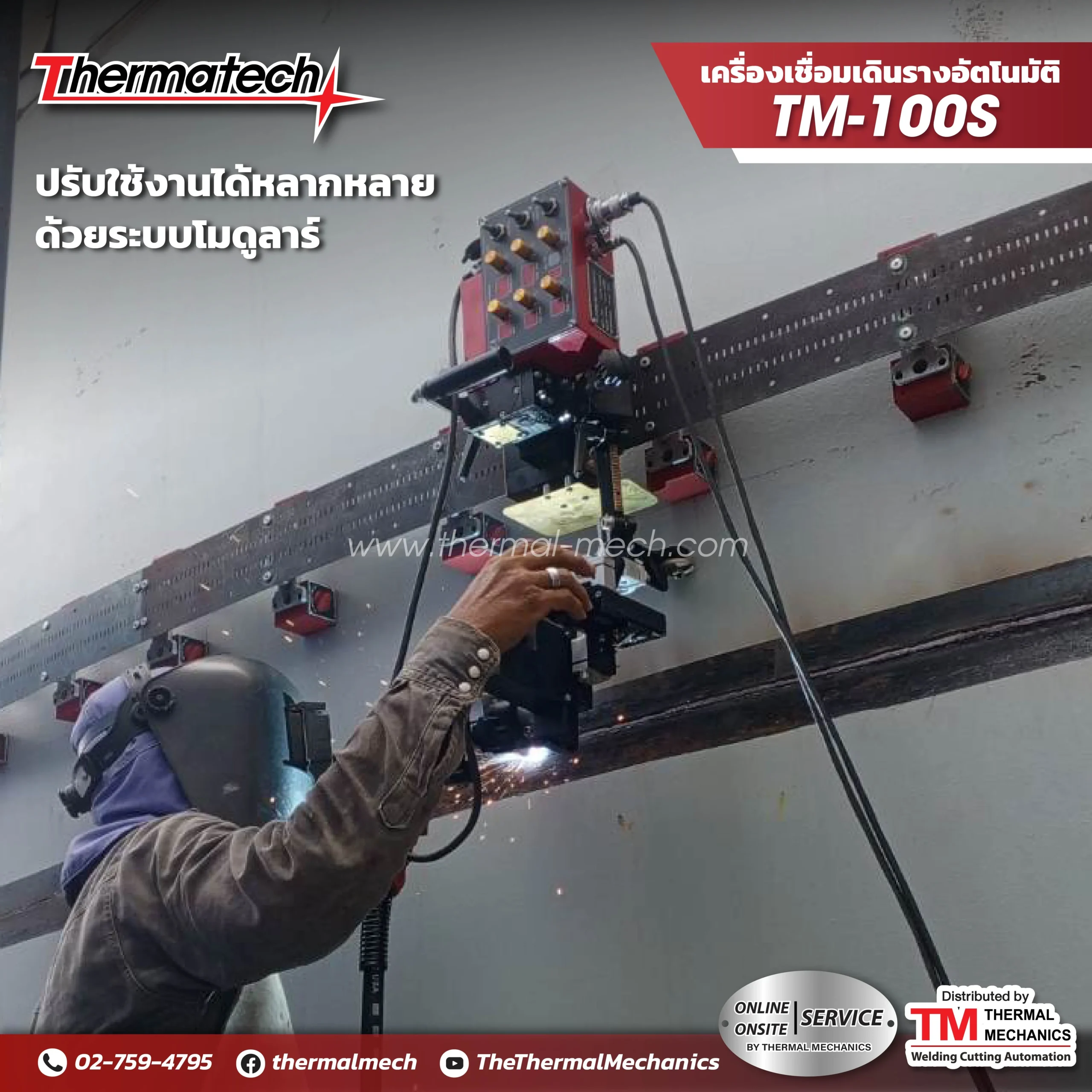

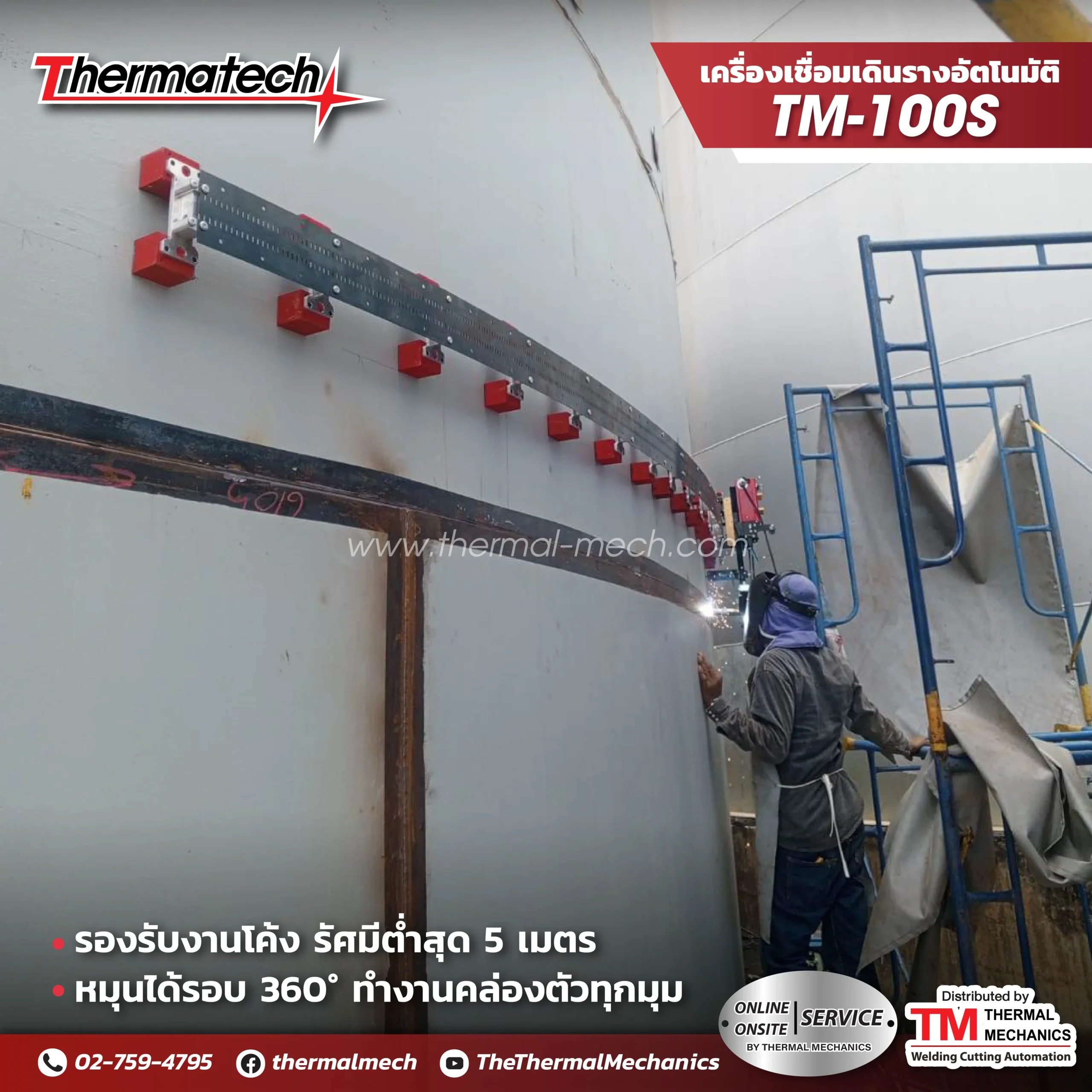

- เครื่องเชื่อมอัตโนมัติระบบโมดูลาร์ ปรับใช้ได้หลายรูปแบบตามลักษณะหน้างาน ใช้ได้ทั้งบนแผ่นเรียบและผิวโค้ง (ถังหรือท่อ) โดยรองรับรัศมีความโค้งต่ำสุดที่ 5 เมตร เมื่อใช้งานร่วมกับรางแบบยืดหยุ่น
- รองรับการทำงานในทุกวัสดุชิ้นงานเชื่อม ไม่ว่าจะเป็นวัสดุที่แม่เหล็กดูดติดหรือไม่ติดก็ตาม ด้วยระบบขับเคลื่อนแบบเฟืองขับและมีรางให้เลือกหลายแบบ ทั้งแบบยึดเกาะด้วยแม่เหล็กและแบบสุญญากาศ
- TM-100S คือตัวเลือกที่ดีที่สุดสำหรับระบบเชื่อมอัตโนมัติของคุณ มาพร้อมกับระบบส่ายหัวเชื่อมแนวตรง ให้แนวเชื่อมที่สวยงามและสมบูรณ์แบบ
ข้อมูลทางเทคนิค
- แบรนด์ Thermatech
- รุ่น : TM-100S
- ความเร็วในการเคลื่อนที่ (มิลลิเมตร ต่อ นาที) : 50-1200 mm/min
- ระบบขับเคลื่อน : ระบบเฟืองขับด้วยมอเตอร์ (Rack &Pinion)
- การปรับตำแหน่งหัวเชื่อม :
1. แนวหมุน หมุนได้รอบตัว 360 องศา
2. แนวตั้ง ปรับขึ้น-ลงได้ 60 มม.
3. แนวเดินหน้า-ถอยหลัง ปรับยืด-หดได้ 150 มม. - ความเร็วในการส่ายหัวเชื่อม (รอบต่อนาที) : 0 – 100
- องศาการส่ายหัวเชื่อม : +- 15 อาศา
- น้ำหนัก : 11 กิโลกรัม
- ขนาดของตัวเครื่อง (มิลลิเมตร) : 480*259*400
Technical specification
| Model | Traveling speed (mm/min) |
Drive type | Torch adjustment | Weaving speed (c/m) |
Weaving angle | Weight (kg) |
Machine szie (mm) |
|---|---|---|---|---|---|---|---|
| TM-100S | 50-1200 | Pinion drive | Horizontal: 360 Up/down:60mm Front/rear:150mm |
0-100 | ±15° | 11 | 480*259*400 |
- Description
-
เครื่องเชื่อมเดินรางอัตโนมัติ พร้อมระบบส่ายหัวเชื่อม รุ่น TM-100S
เครื่องเชื่อมเดินรางอัตโนมัติพร้อมระบบส่ายหัวเชื่อม (Weaving)
- เครื่องเชื่อมอัตโนมัติระบบโมดูลาร์ ปรับใช้ได้หลายรูปแบบตามลักษณะหน้างาน ใช้ได้ทั้งบนแผ่นเรียบและผิวโค้ง (ถังหรือท่อ) โดยรองรับรัศมีความโค้งต่ำสุดที่ 5 เมตร เมื่อใช้งานร่วมกับรางแบบยืดหยุ่น
- รองรับการทำงานในทุกวัสดุชิ้นงานเชื่อม ไม่ว่าจะเป็นวัสดุที่แม่เหล็กดูดติดหรือไม่ติดก็ตาม ด้วยระบบขับเคลื่อนแบบเฟืองขับและมีรางให้เลือกหลายแบบ ทั้งแบบยึดเกาะด้วยแม่เหล็กและแบบสุญญากาศ
- TM-100S คือตัวเลือกที่ดีที่สุดสำหรับระบบเชื่อมอัตโนมัติของคุณ มาพร้อมกับระบบส่ายหัวเชื่อมแนวตรง ให้แนวเชื่อมที่สวยงามและสมบูรณ์แบบ
ข้อมูลทางเทคนิค
- แบรนด์ Thermatech
- รุ่น : TM-100S
- ความเร็วในการเคลื่อนที่ (มิลลิเมตร ต่อ นาที) : 50-1200 mm/min
- ระบบขับเคลื่อน : ระบบเฟืองขับด้วยมอเตอร์ (Rack &Pinion)
- การปรับตำแหน่งหัวเชื่อม :
1. แนวหมุน หมุนได้รอบตัว 360 องศา
2. แนวตั้ง ปรับขึ้น-ลงได้ 60 มม.
3. แนวเดินหน้า-ถอยหลัง ปรับยืด-หดได้ 150 มม. - ความเร็วในการส่ายหัวเชื่อม (รอบต่อนาที) : 0 – 100
- องศาการส่ายหัวเชื่อม : +- 15 อาศา
- น้ำหนัก : 11 กิโลกรัม
- ขนาดของตัวเครื่อง (มิลลิเมตร) : 480*259*400
Technical specification
Model Traveling speed
(mm/min)Drive type Torch adjustment Weaving speed
(c/m)Weaving angle Weight
(kg)Machine szie
(mm)TM-100S 50-1200 Pinion drive Horizontal: 360
Up/down:60mm
Front/rear:150mm0-100 ±15° 11 480*259*400 - Gallery
-
