Han’s laser เครื่องตัดไฟเบอร์เลเซอร์ หน้าโต๊ะขนาดใหญ่ 3.5 x 8.0 เมตร เลเซอร์กำลังวัตต์สูง 12 kW รุ่น G8035L
Han’s laser หน้าโต๊ะขนาดใหญ่ 3.5 x 8.0 เมตร
เลเซอร์กำลังวัตต์สูง 12 kW รุ่น G8035L
คุณสมบัติของเครื่องตัดไฟเบอร์เลเซอร์รุ่น G8035L จาก Han’s Laser
เครื่องตัดเลเซอร์พื้นที่การตัดขนาดใหญ่ ออกแบบให้มีคุณภาพสูงสุดและคุ้มค่าต่อการลงทุน
| Part | คุณสมบัติ |
| แกน X | แกน X ประกอบด้วยโดรงสร้างโปรไฟล์รางเหล็กด้านช้ายและขวา ส่วนประกอบทุกชิ้นทำจาก เหล็กกล้า เชื่อมประกอบได้คุณภาพ ลดความเค้นตกค้างโดยกระบวนการอบอ่อนและการ สั่นสะเทือน ขัดตกแต่งผิว2รอบ โดยขัดผิวหยาบและละเอียดด้วยเครื่องเจียรนัยระบบ CNCติดตั้ง / Rail ที่มีความละเอียดสูงบนโครงสร้างรางแกน Xติดตั้ง Linear guide and Linear block ในแต่ละด้านของโครงสร้างราง สำหรับการ ขับเคลื่อนด้วยเซอร์โวมอเตอร์ เกียรรีดิวเซอร์และการคิดตั้งเกี่ยร์ มีการชดเชยช่องว่างระหว่าง ฟันแบบอัดโนมัติ เพื่อตรวจสอบให้แน่ใจว่าเกียร์และรางวิ่งทำงานอย่างถูกต้อง เกียร์ รางวิ่ง และระบบขับเคลื่อนต่าง ๆถูกครอบด้วยฝาครอบกันฝุ่นอย่างดี |
| แกน Y | โครงสร้างเหล็กกล้าความแข็งแรงสูง ใช้เทคโนโลยีCAEช่วยในการออกแบบ การเชื่อม การอบอ่อนลดความเค้นตกค้าง ลดความเค้นโดยการใช้แรงสั่นสะเทือน การตัดแต่งผิวที่สวยงามและแม่นยำ |
| แกน Z | เซ็นเซอร์ติดตามความสูงเพื่อควบคุมระยะห่างระหว่างแผ่นโลหะกับหัวตัด ติดตั้งกล้องที่บริเวณตัด สามารถดูการตัดจากภายนอกเครื่องและไม่มีอันตรายต่อสายตาผู้ควบคุมเครื่อง |
| CNC system | ระบบ CNC ของ HAN’S Laser ที่ออกแบบอย่างเชี่ยวชาญเป็นพิเศษสำหรับเครื่องตัดเลเซอร์ |
| หัวตัดเลเซอร์ | หัวตัดออโต้โฟกัสของ HAN’S laser |
| เครื่องมือคุณภาพสูง | เซอร์โวมอเตอร์ ,ไดรฟ์ขับเคลื่อน, รีดิวเซอร์, เกียร์และรางวิ่ง อุปกรณ์ทั้งหมดคุณภาพสูงมีความแม่นยำและทนทาน |
| Cover กันแสงเลเซอร์ | ป้องกันการกระจายแสงเลเซอร์อย่างมีประสิทธิภาพ ให้สภาพการทำงานที่ปลอดภัยยิ่งขึ้น |
| ระบบหมุนเวียนอากาศ | โครงสร้างการระบายอากาศแบบแบ่งโซนทำให้ระบายอากาศได้ดีขึ้น พัดลมจะเคลื่อนที่ ไปพร้อมกับGantryเพื่อเป๋าไปยังส่วนที่เก็บฝุ่น ติดตั้งdust collector ในการเก็บฝุ่น |
| Nesting software | CNCKAD จากค่าย Metalix |
| ระบบไฟฟ้า | Schneider, weidmuller, P+F etc |
| อุปกรณ์เสริม | เครื่องทำน้ำเย็นและตัวดวบคุมแรงดันไฟฟ้า เครื่องอัดอากาศ เครื่องเป๋าลม เครื่องเก็บฝุ่น โต๊ะตัดและเก็บเศษชิ้นงาน |
ตัวแปรที่เกี่ยวข้อง
| ltem | Parameters |
| Machine tool sizedlength × width) | 8000mm X 3500mm |
| X axis | 8700mm |
| Y axis | 3650mm |
| Z axis | 200mm |

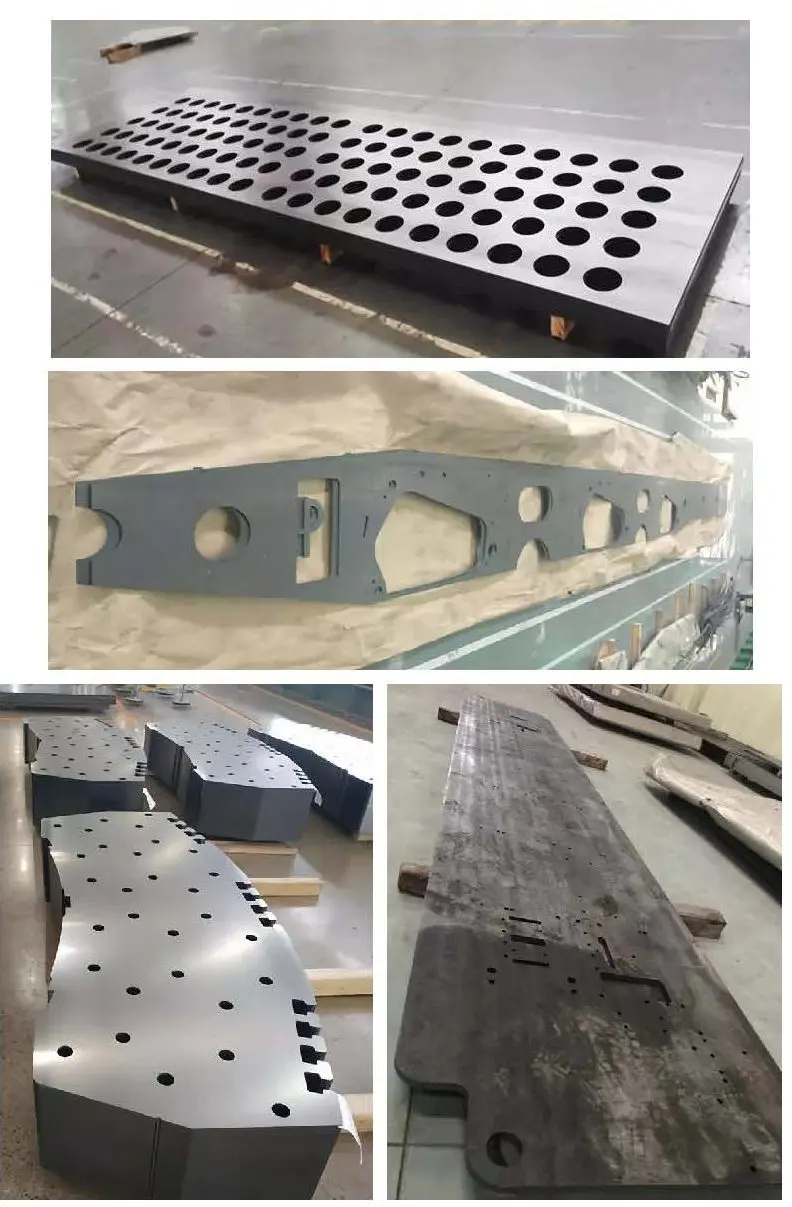

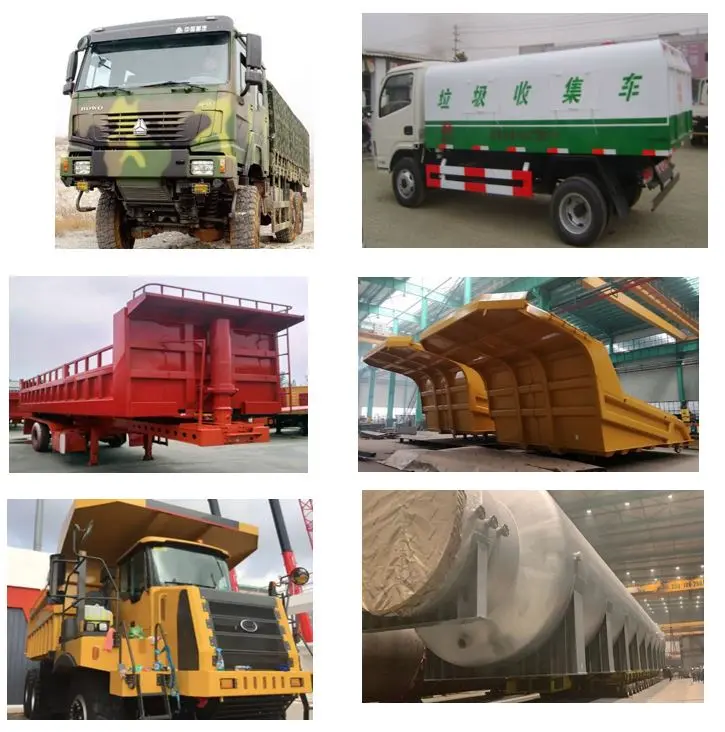

การใช้งานของชิ้นงานตัดเลเซอร์

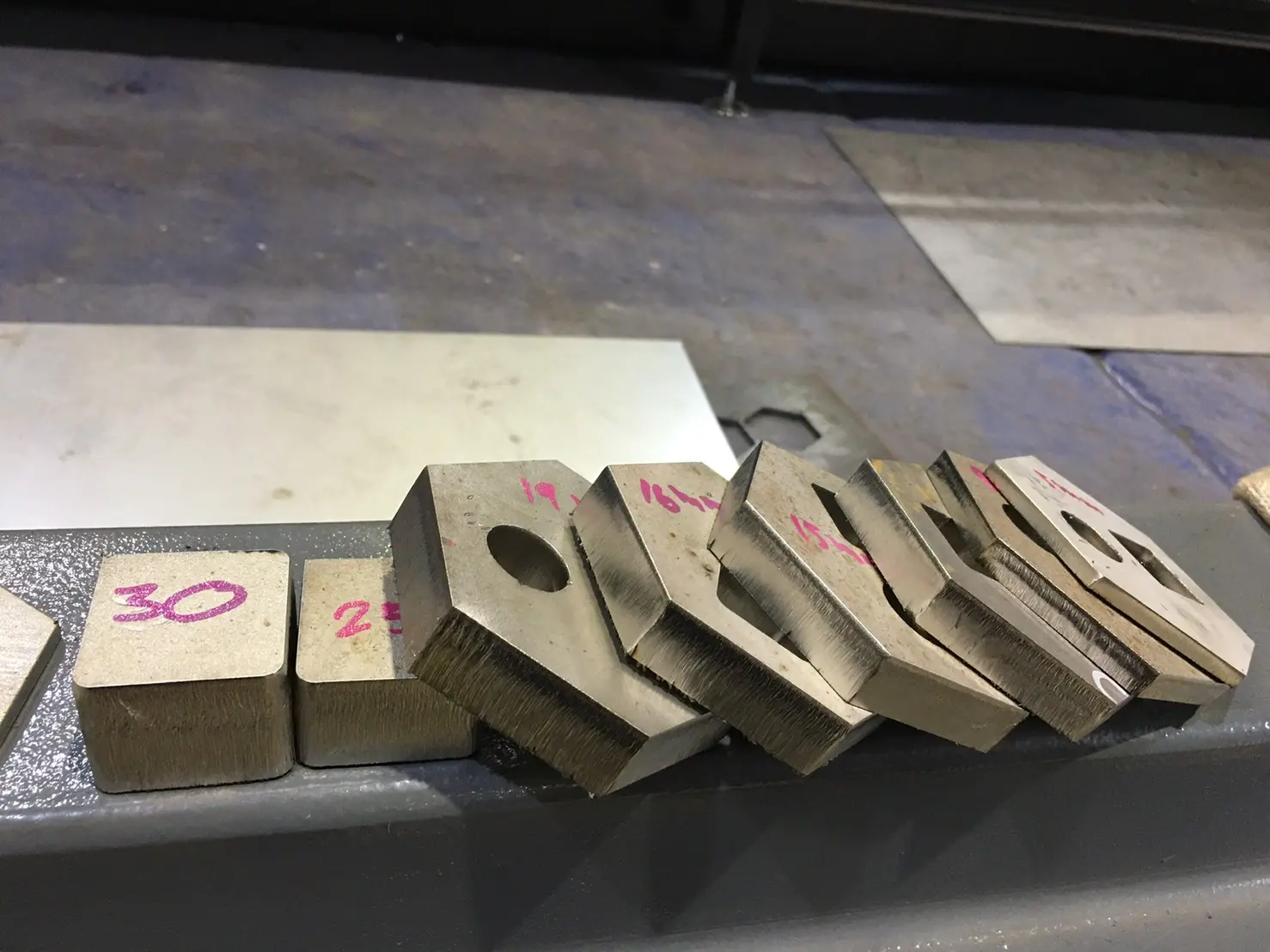

ชิ้นงานทั่วไป
ระบบความปลอดภัยของเครื่อง
- ลิมิตสวิตช์ จำกัดการเคลื่อนที่ของทุกแกนและอุปกรณ์บัฟเฟอร์ให้มั่นใจได้ถึงความปลอดภัยในการเคลื่อนที่ของเครื่องจักร
- ปุ่มหยุดฉุกเฉินทั้ง 2 ตำแหน่ง
- ม่านแสง (Schmersal จากประเทศเยอรมัน) ที่ด้านหน้าและด้านหลังของแกนY/ โครงGantry สำหรับความปลอดภัยของผู้ปฏิบัติงาน
การป้องกันรังสีแสงเลเซอร์
- ฝาครอบป้องกัน มีหน้าต่างสังเกตการณ์ (พร้อมกระจกกันรังสี)
- ประตูบานเลื่อน ม่านกันไฟใกล้โซนตัด ป้องกันรังสีเลเซอร์ เปลวไฟ และเศษโลหะกระเด็น
ระบบ CNC และเทคโนโลยีการตัดเลเซอร์ของ Han’s laser

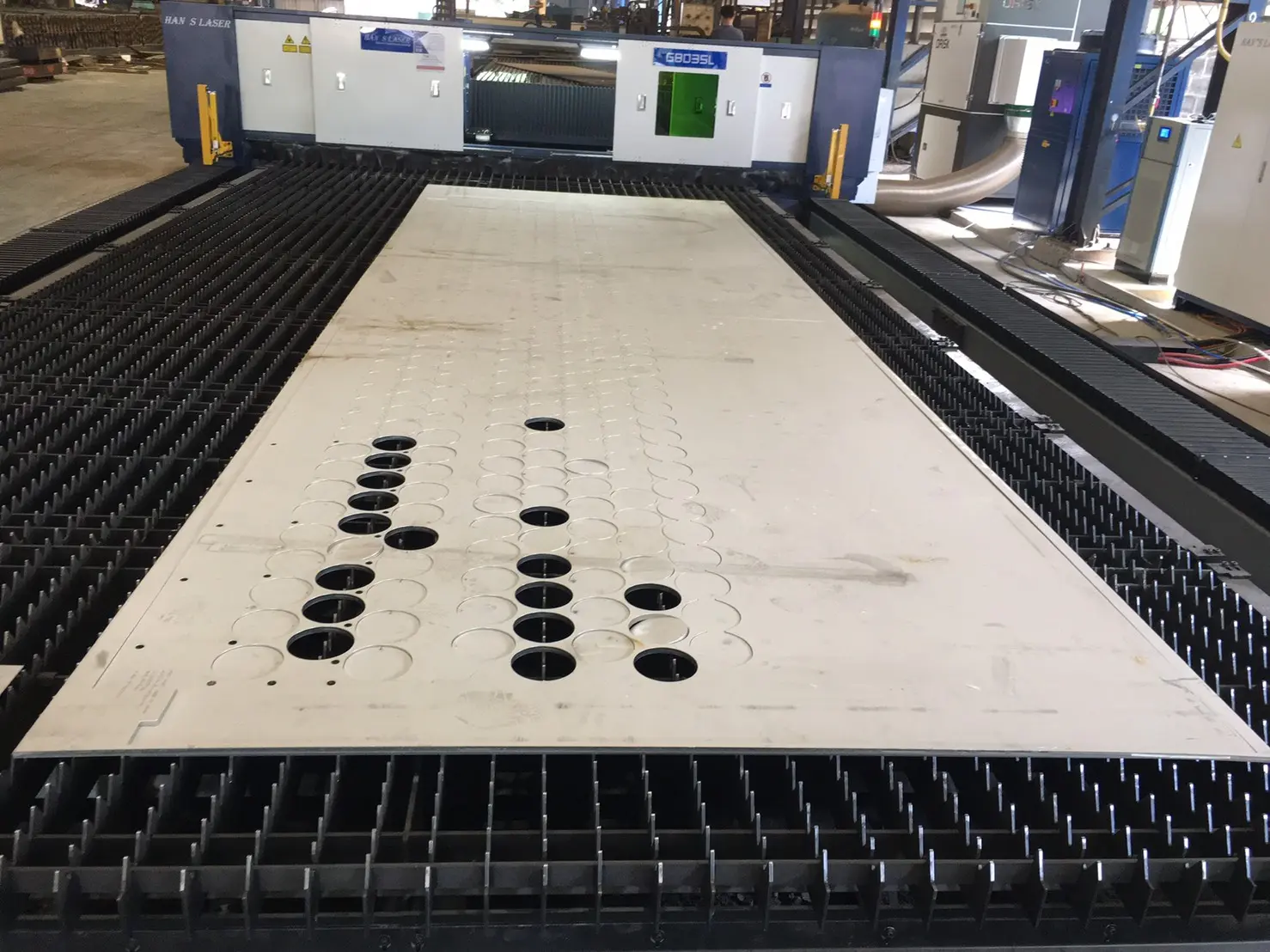

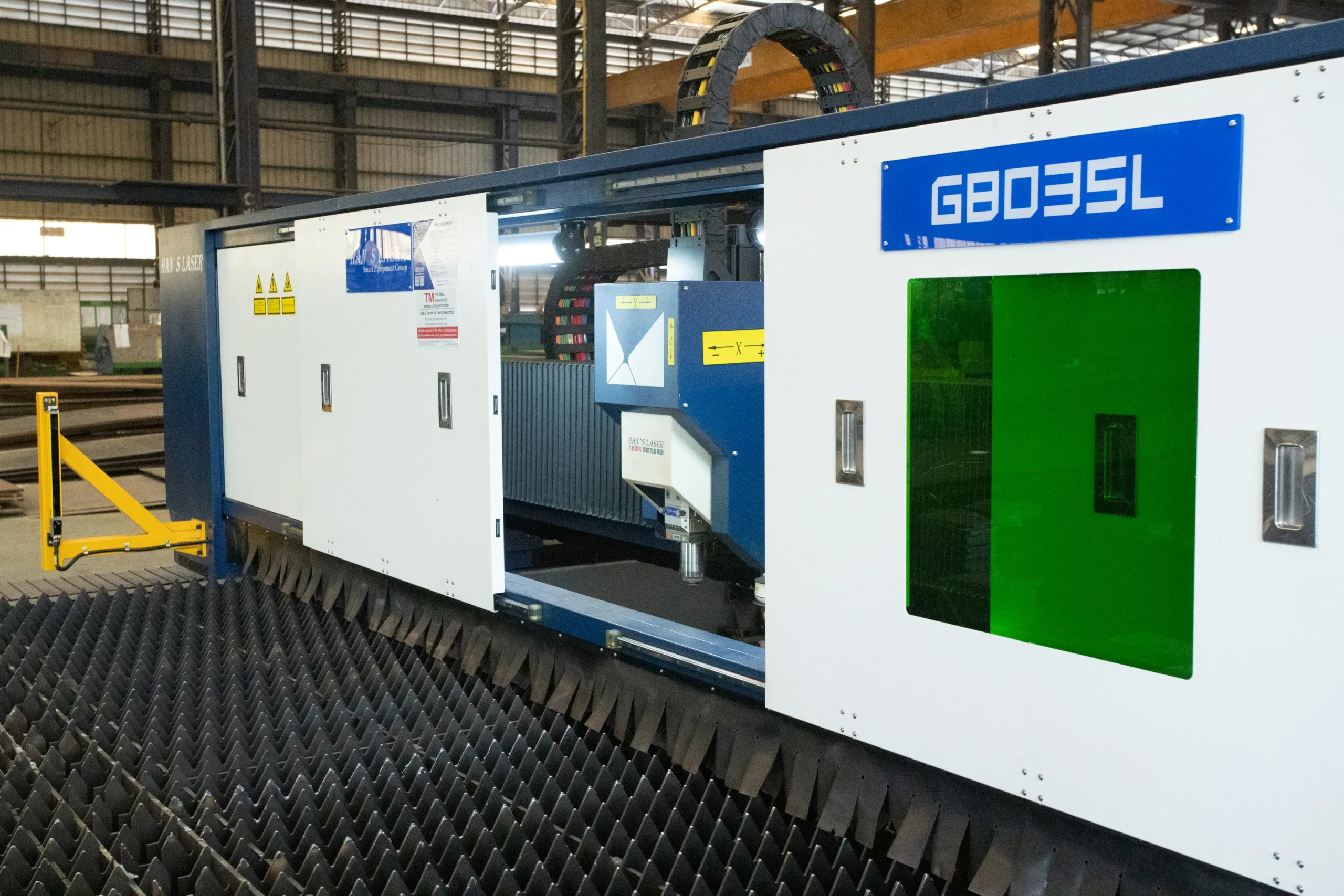

เครื่องตัดไฟเบอร์เลเซอร์ G8035L
ติดตั้งระบบ CNC แบบ Closed loop ของ Han’s Laser ได้รับการพัฒนาระบบ CNC ของตัวเองขึ้นมาโดยเฉพาะหรับเครื่องตัดเลเซอร์มานานกว่าทศวรรษ ใช้ระบบปฏิบัติการ window ที่มีความน่าเชื่อถือสูง ประสิทธิภาพสูง ฉลาด คุ้มค่าราคา และเป็นมิตรกับผู้ใช้งาน ใช้งานง่าย
ระบบที่ถูกออกแบบอย่างมีประสิทธิภาพ
- โครงสร้างระบบโมดูลาร์
- ระบบแบบปิดทั้งหมด การออกแบบแผงระบายความร้อน กันแสงและรังสีที่ออกมาได้ดีเยี่ยม
- ความเร็วสูง ความแม่นยำสูง
- ใช้งานได้ง่าย เป็นมิตรกับผู้ใช้งาน
- ความสามารถในการวินิจฉัย สามารถรายงานความล้มเหลวทันที
- สามารถปรับการใช้แก๊สได้ง่ายโดยใช้สวิตซ์
- ฐานข้อมูลค่าพารามิเตอร์การตัด โดยผู้เชี่ยวชาญจาก Han’s laser
- มีการเชื่อมต่ออินเตอร์เน็ต ง่ายต่อการถ่ายโอนข้อมูลต่างๆของโปรแกรม
- แสดงภาพการตัดและแบบตัดในหน้าจอ
- ตารางการทำงานและตารางเวลา
- รายงานการบำรุงรักษาประจำวัน
- มีกล้องติดที่โซนตัด สามารถเห็นการทำงานของการตัดแม้อยู่ภายนอกเครื่อง
- เครื่องปรับอากาศสำหรับตู้ควบคุม
เทคโนโลยีการตัดCNC ของHan’s Laser
- ระบบควบคุมอัติโนมัติของระยะห่างของหัวตัดและแผ่นงาน
- ฟังก์ชันย้อนกลับ
- ฟังก์ชันตรวจจับขอบของแผ่นงานอัตโนมัติซึ่งสามารถหาขอบชิ้นงานได้อย่างรวดเร็ว
- การรักษามุมและนำไปสู่การทำงาน
- flog-jump cutting
- การควบคุมเลเซอร์เพื่อความแม่นยำสูง
- ฟังก์ชันป้องกันการชนของหัวตัด
- พารามิเตอร์การตัด 3 ชั้น
- ระบบควบคุมการเจาะ การเจาะแบบช้า/เจาะแบบเร็ว
- การตรวจสอบแรงดันแก๊ส เครื่องจะแจ้งเตือนหากแรงดันแก็สต่ำ
- ลดแรงดันระหว่างที่ไม่ได้ทำการตัด ประหยัดแก๊ส ลดเสียงรบกวน
- ระบบปล่อยแก๊สก่อน แล้วจึงเปิดเลเซอร์เพื่อให้ทำการเจาะได้ขึ้น
ซอฟต์แวร์ CNCKAD
ซอฟต์แวร์การทำงานของ Metalix CNC KAD เป็นซอฟต์แวร์การNestingแบบมืออาชีพ เหมาะสำหรับเครื่องตัดเลเซอร์ โดยมีฟังก์ชันดังนี้
- นำเข้าภาพได้หลายภาพ
- สามารถประมวลผลหลายๆโปรแกรมพร้อมกันได้อย่างรวดเร็ว
- ประสิทธิภาพสูงและการทำNestingอัตโนมัติของวัสดุโดยระบบ unity
- พารามิเตอร์ที่แตกต่างกันสำหรับวัสดุสำหรับความหนาที่แตกต่างกัน
- การหามุมตัดอัตโนมัติแบบอัจฉริยะ (การประมวลผลอัตโนมัติ การลดมุมลดคม หยุดการทำงาน และอื่นๆ)
- การตรวจสอบภาพ
- ปรับเส้นทางการตัดให้เหมาะสมโดยอัตโนมัติ
- โหมดอัตโนมัติและแมนนวล
- การตัดปกติและการตัดจากขอบ
- การตัดที่มีแผ่นฟิล์ม,pre piercing ,การจัดการวัสดุในส่วนที่เหลือ
- รายงานการตัดและการจำลองการตัด
- การตัดสำหรับงานหลายชั้น และการทำมาร์คกิ้ง
