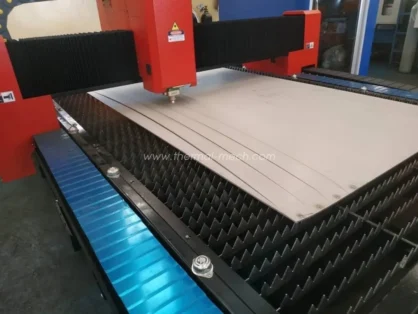

เครื่องตัดเลเซอร์ (เครื่องตัดไฟเบอร์เลเซอร์) Thermatech รุ่น Laser Saber LS3015 และ LS6015

เครื่องตัดเลเซอร์ (เครื่องตัดไฟเบอร์เลเซอร์) Thermatech

รุ่น Laser Saber LS3015 และ LS6015


คุณสมบัติเด่น

ออกแบบและผลิตในประเทศไทย

  • เครื่องตัดเลเซอร์ (เครื่องตัดไฟเบอร์เลเซอร์) ออกแบบและผลิตในประเทศไทย แข็งแรง สวยงาม แม่นยำ
  • ใช้วัสดุเหล็กกล้าคุณภาพสูงในประเทศ อุปกรณ์และวัสดุประกอบแบรนด์เนมคุณภาพสูง โครงสร้างแข็งแกร่ง น้ำหนักสมดุล รองรับการเคลื่อนที่ต้องการความเร็วและอัตราเร่งสูง
  • เครื่องตัดเลเซอร์ของเทอร์มาเทค ผลิตด้วยกรรมวิธีผลิตด้วยมาตรฐานขั้นสูงสุด มาตรฐานคุณภาพ ISO 9001
  • กำลังไฟเบอร์เลเซอร์ ตั้งแต่ 1,000 – 8,000 วัตต์
  • ความหนาการตัด ด้วยเลเซอร์ ตั้งแต่ 0-25 มม.
  • เหมาะกับการตัด เหล็กกล้า สเตนเลส อลูมินัม ทองเหลือง และ ทองแดง
  • แหล่งกำเนิดไฟเบอร์เลเซอร์และหัวตัดไฟเบอร์เลเซอร์คุณภาพสูง จากแบรนด์ชั้นนำของโลก

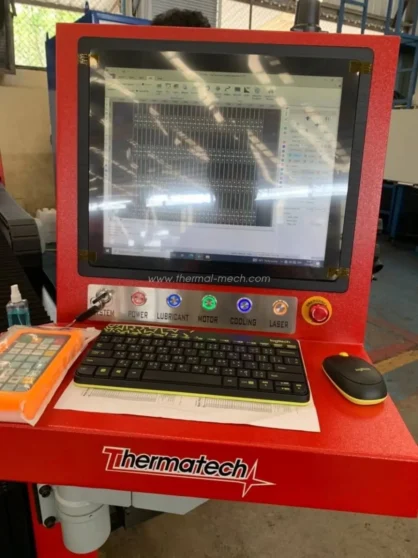

  • คอนโทรลเลอร์ประสิทธิภาพสูง แม่นยำ ใช้งานง่าย
  • ระบบขับเคลื่อนแบบ Double drive ด้วย AC servo motor และ Helical gear rack & pinion รวดเร็ว แม่นยำ ด้วยความเร็วและความเร่งสูงสุด
  • โครงสร้างเหล็กกล้า แข็งแรง มั่นคง สวยงาม ผ่านกรรมวิธีผลิตตามหลักวิศวกรรม จึงทนทาน เคลื่อนที่ได้แม่นยำ และมีเสถียรภาพสูง ตลอดระยะการใช้งาน
  • ควบคุมและรับส่งข้อมูลด้วย Ethercat Fully Digital รวดเร็ว ประสิทธิภาพสูง
  • ระบบ Gas Detection Sensor ป้องกันไม่ให้ยิงเลเซอร์ ในกรณีที่ไม่ได้เปิดแก๊ส เพื่อความปลอดภัยของหัวตัด
  • Auto Shut Off Fume Exhaustion Valves วาล์วดูดควัน ควบคุมเปิด-ปิด อัตโนมัติ เพิ่มประสิทธิภาพ การดูดควันมากกว่า 60% ปลอดภัยต่อผู้คุมเครื่อง และบริเวณรอบข้าง

คุณลักษณะทางเทคนิค

  • พื้นที่ในการตัด:  1,500 x 3,000 มม , 1,500 x 6,000 มม, 2,000 x 6,000 มม
  • ความแม่นยำ:  +/- 0.05 มม.
  • ความแม่นยำในการกลับตำแหน่งเดิม: +/- 0.05 มม.
  • ความเร็วในการตัดสูงสุด: 80 ม./นาที
  • กำลังไฟเบอร์เลเซอร์: 1,000 / 2,000 / 3,000 / 4,000 / 6,000 / 8,000 วัตต์
  • ความหนาของวัสดุ เหล็กกล้า 1.0 – 25.0 มม สแตนเลส 0.8 – 16 มม.
  • กำลังไฟฟ้า: 380V 3 phase, 50Hz.

การตัดโลหะด้วยไฟเบอร์เลเซอร์ (Fiber Laser)

ขบวนการการตัดด้วยไฟเบอร์เลเซอร์ (Fiber Laser) คือ ขบวนการการตัดด้วยความร้อน ที่ประยุกต์ใช้ลำแสงเลเซอร์กำลังสูงที่มีการโฟกัสไปยังจุดเล็กๆบนผิววัสดุ ในการเพิ่มความหนาแน่นของพลังงานเป็นแหล่งความร้อนหลัก ทำให้วัสดุที่ได้รับความร้อนจากลำแสงเลเซอร์นั้นหลอมละลายอย่างรวดเร็ว ในขณะเดียวกัน ก็มีการปล่อยแก๊สหรืออากาศอัดที่มีอัตราไหลอย่างรวดเร็วไปพร้อมกันกับลำแสงเลเซอร์ ซึ่งจะทำการเป่าเศษวัสดุที่หลอมละลายลงไปด้านล่าง ทำให้เกิดรอยแยกของชิ้นงานและเกิดเป็นการตัดโลหะที่สมบูรณ์ขึ้น

ด้วยเทคโนโลยีของเครื่องกำเนิดไฟเบอร์เลเซอร์ (fiber laser) กำลังสูงที่มีความเสถียรและสมบูรณ์แบบ จึงทำให้ไฟเบอร์เลเซอร์ มีการถูกนำไปใช้งานอย่างกว้างขวางและทำให้ เครื่องตัดเลซอร์ หรือ เครื่องตัดไฟเบอร์เลเซอร์ กลายเป็นที่นิยมและมีความสำคัญต่อวงการอุตสาหกรรมโลหะในปัจจุบัน

ในงานตัดโละแผ่นนั้น เลเซอร์ CO2 และ เลเซอร์ YAG ที่ถูกใช้มาแต่เดิม ปัจจุบันค่อยๆถูกเปลี่ยนทดแทนด้วยเครืองตัดไฟเบอร์เลเซอร์ (Fiber Laser) ด้วยเหตุผลดังต่อไปนี้

  1. ประหยัดต้นทุน กล่าวคือประสิทธิภาพในการแปลงพลังงานไฟฟ้าเป็นพลังงานแสงเลเซอร์ (photoelectric conversion efficiency) ของไฟเบอร์เลเซอร์ (fiber laser)สูงถึง 30% ในขณะที่เลเซอร์ซีโอทู (CO2 laser) สามารถทำได้เพียง 6-10% และของเลเซอร์แย็ค (YAG laser)นั้น ได้แค่ 3% นอกจากนั้นเครื่องกำเนิดไฟเบอร์เลเซอร์ยังไม่มีชิ้นส่วนเปราะบางและมีค่าบำรุงรักษาต่ำ
  2. ใยแก้วนำแสงเลเซอร์ (optical fiber laser) นั้นมีขนาดเล็ก น้ำหนักเบา เคลื่อนย้ายง่าย และให้ความสะดวก คล่องตัว ในการประยุกต์ใช้เข้ากับเครื่องตัดไฟเบอร์เลเซอร์
  3. การประยุกต์ใช้ของระบบนำแสงของใยแก้วนำแสงเลเซอร์ทำได้ง่ายและยืดหยุ่น นอกจากนี้ระยะลำแสงที่ส่งผ่านใยแก้วนำแสงนั้นยังมีความคงที่ ทำให้คุณภาพงานตัดของไฟเบอร์เลเซอร์ออกมาดีตลอดทั้งแผ่น ต่างกับความยาวของลำแสงที่เปลี่ยนไปมาไม่คงที่ของการใช้เลเซอร์ซีโอทู (CO2 laser)
  4. ลำแสงเลเซอร์ที่ปล่อยออกมากับใยแก้วนำแสงนั้นเป็นระบบปิด ไม่มีผลกระทบใดๆจากอุปกรณ์ภายนอก ทำให้ประหยัดในเรื่องกระจกเงาที่ใช้การสะท้อนแสง ตลอดจนสิ่งที่ใช้ป้องกันอื่นๆไม่ต้องมีอุปกรณ์ปรับเส้นทางแสงจากภายนอก นอกจากนี้ลำแสงเลเซอร์ที่ส่งผ่านในไยแก้วนำแสงยังถูกปนเปื้อนจากสิ่งสกปรกได้ยากและยังมีน้ำหนักเบากว่า เคลื่อนที่ได้สะดวกรวดเร็วกว่าด้วย
  5. ความยาวคลื่นแสงของไฟเบอร์เลเซอร์หรือเลเซอร์ใยแก้วนำแสงนั้นมีค่าสั้นกว่าที่ 1.06 µm ซึ่งมีข้อดีที่ชิ้นงานโลหะสามารถดูดซับพลังงานแสงเลเซอร์ได้ง่ายกว่าทำให้ตัดชิ้นงานได้รวดเร็ว เมื่อเปรียบเทียบกับความยาวคลื่นแสงของ CO2 Laser ซึ่งมีขนาดยาวกว่าถึง 10.6 µm  โดยเฉพาะอย่างยิ่งเมื่อตัดชิ้นงานแผ่นโลหะบาง
  6. ความเร็วในการตัดชิ้นงานของไฟเบอร์เลเซอร์นั้นเร็วกว่าCO2 Laser ถึง 2-4 เท่า ในขณะเดียวกัน ยังให้คุณภาพการตัดที่ดีกว่าสำหรับวัสดุที่มีพื้นผิวสะท้อนแสง เช่น อลูมิเนียม ทองเหลือง ทองแดง และ อัลลอยชนิดอื่นๆ

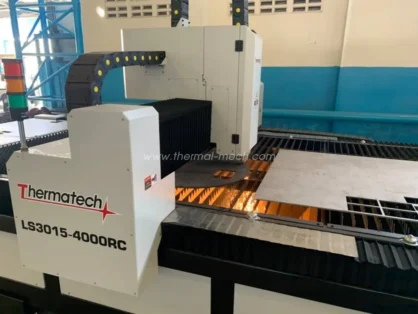

Model LS3015
แหล่งกำเนิด ไฟเบอร์ เลเซอร์
ความยาวคลื่น 1070 นาโนเมตร
พลังงานเลเซอร์ 1500 – 6000 วัตต์
พื้นที่การตัด
(ขนาดมาตรฐาน)
1500×3000/1500×6000/2500×6000 มม.
ความหนาการตัด 1 – 25 มม.
ความคลาดเคลื่อน
ในการตัด
<0.03 มม.
ความคลาดเคลื่อน
ในการตัดซ้ำ
< 0.02 มม.
ร่องการตัดที่แคบที่สุด 0.1 มม.
แรงดันไฟฟ้าที่ใช้ 380V / 3phase / 50Hz.
