เครื่องเชื่อมสปอตแบบแขนโยก ระบบนิวแมติก

เครื่องเชื่อมสปอตแบบแขนโยก ระบบนิวเมติกส์ หน้าสัมผัสแน่น | Thermatech

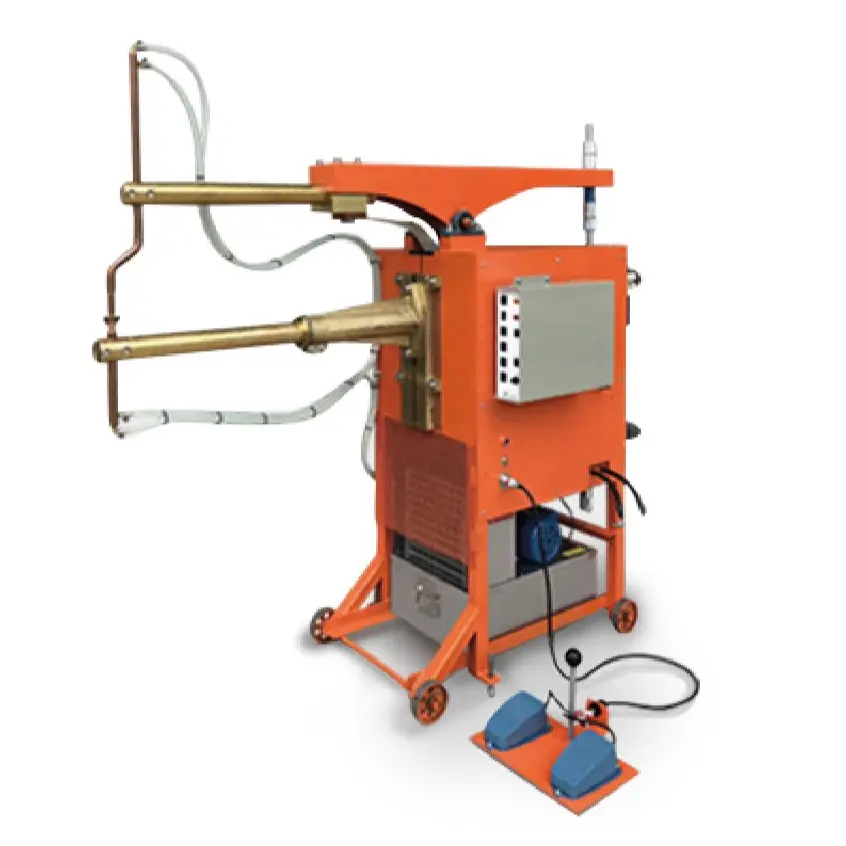

เครื่องเชื่อมสปอตแบบแขนโยก ระบบนิวเมติกส์ (Pneumatic Rocker Arm Type Spot Welder) จาก Thermatech คือเครื่องจักรที่ตอบโจทย์ไลน์ผลิตงานโลหะแผ่น งานประกอบโครงเหล็ก และอุตสาหกรรมชิ้นส่วนยานยนต์ที่ต้องการความรวดเร็วและความสม่ำเสมอในการเชื่อมจุด (Spot Welding) ด้วยกลไกการทำงานของแขนโยกชั้นเยี่ยมผสานกับระบบขับเคลื่อนด้วยลม ทำให้ชิ้นงานได้รับการกดทับด้วยแรงที่เท่ากันทุกครั้งในขณะปล่อยกระแสไฟอาร์ค ส่งผลให้รอยต่อของเนื้อโลหะหลอมละลายติดแน่นเป็นเนื้อเดียวกันอย่างสมบูรณ์แบบ ช่วยลดความเหนื่อยล้าของโอเปอเรเตอร์และยกระดับกำลังการผลิตได้อย่างเด่นชัด

จุดเด่นและคุณประโยชน์ของ เครื่องเชื่อมสปอตแบบแขนโยก แบรนด์ Thermatech

เพื่อรองรับการทำงานในสถานประกอบการและโรงงานอุตสาหกรรมแปรรูปโลหะ ตัวเครื่องอัดแน่นด้วยระบบสนับสนุนประสิทธิภาพสูง:

• ระบบระบายความร้อนด้วยน้ำ (Water Cooling System): ติดตั้งระบบหมุนเวียนน้ำระบายความร้อนไปจนถึงปลายหมุดเชื่อม (Welding Tips) และหม้อแปลงภายใน ช่วยป้องกันความร้อนสะสม ทำให้เครื่องสามารถทำงานต่อเนื่องยาวนานได้ตลอดทั้งวัน
• หม้อแปลงไฟฟ้าเกรดอุตสาหกรรม (Heavy-Duty Transformer): ผลิตจากทองแดงแท้คุณภาพสูง ให้กระแสไฟเอาต์พุตที่แรง นิ่ง และมีความต้านทานต่ำ ช่วยให้ประหยัดพลังงานและทนทานต่อการใช้งานหนักในระยะยาว
• สวิตช์เท้าเหยียบไฟฟ้า (Electric Foot Switch): ช่วยเพิ่มความสะดวกและปลอดภัย ช่างสามารถใช้สองมือจับประคองชิ้นงานได้อย่างมั่นคง แล้วใช้เท้ากดสวิตช์เบา ๆ เพื่อสั่งการให้ระบบลมและระบบไฟทำงานอัตโนมัติ
• ปรับแต่งสเปคปลายทิปได้หลากหลาย: รองรับการเปลี่ยนรูปทรงของอิเล็กโทรดหรือปลายหมุดเชื่อมสปอต เพื่อให้เข้าถึงจุดเชื่อมในมุมอับหรือชิ้นงานที่มีความโค้งเว้าได้อย่างไร้ขีดจำกัด

ลักษณะการใช้งาน
ตะแกรงลวด, เฟอร์นิเจอร์โลหะ, ตู้ไฟฟ้าหรือกล่องเครื่องมือ

คุณลักษณะทางเทคนิค : เครื่องเชื่อมสปอตแบบแขนโยก

เครื่องเชื่อมสปอต ชนิดแขนโยก
รุ่น	AW-506C	AW-508C
50% อัตรากำลังไฟฟ้าขาเข้าสูงสุด	50 KVA
แรงดันไฟฟ้าขาเข้า	220V / 440V
ความยาวของแขนทองแดง	600L	800L
ระยะยืดแขนยาวสุด	800L	1000L
ความกว้างของคอน้อยสุด	300mm	300mm
ความกว้างของคอมากสุด	690mm	740mm
ความสามารถในการเชื่อมสปอต	1.4+1.4 (mm)	1.2+1.2(mm)
ระยะห่างของอิเล็กโทรด	สามารถปรับได้ระยะได้



คุณสมบัติเครื่องเชื่อมสปอตแขนโยก

1. สามารถปรับระยะช่องว่างแขนสำหรับชิ้นงานขนาดใหญ่ ได้ตั้งแต่ 0-200 มม.
2. สามารถปรับความลึกของคอ ขยายได้สูงสุด 200 มม.
3. มีการควบคุมกระบอกลมแบบสองจังหวะ ด้วยฟุตสวิตช์แบบสองจังหวะ
4. ตัวจับยึดรูปตัว S ถูกปรับแต่ง ให้สามารถเข้าถึงตำแหน่งและมุมองศาที่ต้องการ
5. มีระบบระบายความร้อนด้วยน้ำภายในตัวเครื่อง ลดปัญหาเรื่องท่อน้ำภายนอก



ระบายความร้อนอิเล็กโทรดและตัวจับยึดด้วยน้ำ

อิเล็กโทรดและตัวจับยึดระบายความร้อนด้วยน้ำช่วยลดการสึกหรอของอิเล็กโทรด ยืดอายุการใช้งาน และมั่นใจได้ในคุณภาพของการเชื่อม

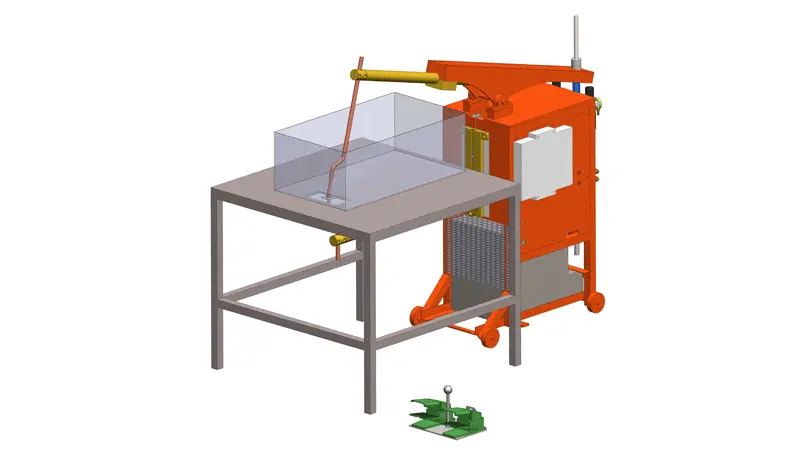

ตัวจับยึดรูปตัว S

ตัวจับยึดรูปทรง S ถือเป็นตัวเลือกที่ดีที่สุดสำหรับงานเชื่อมสปอตขอบทั่วไปและเชื่อมสปอตมุม

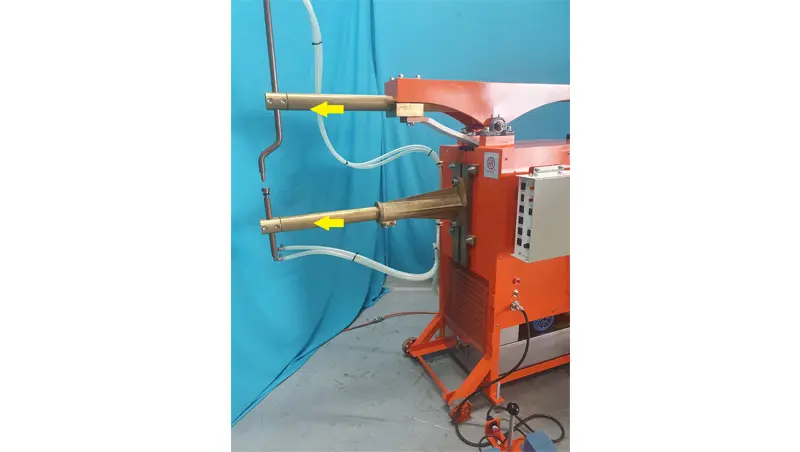

สามารถปรับความลึก Throat ได้

เพื่อความคล่องตัวในการใช้งานที่มากขึ้น ความยาวแขนทองแดงจึงได้รับการออกแบบให้ยืดได้ถึง 200 มม.

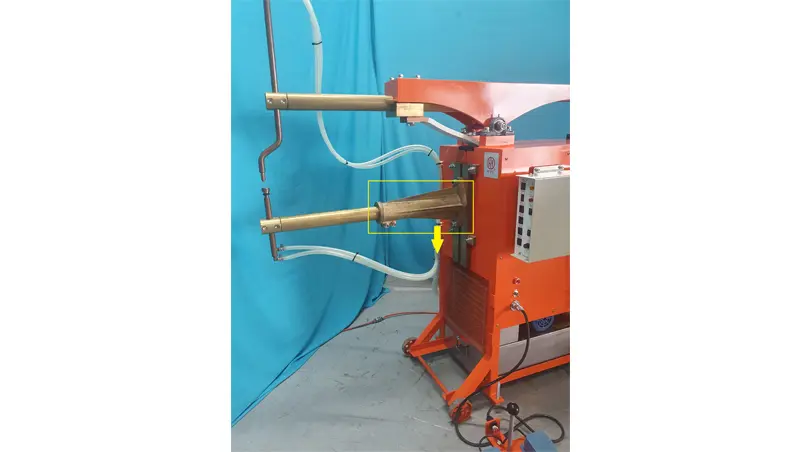

สามารถปรับความกว้างThroat ได้

เพื่อความคล่องตัวในการใช้งานที่มากขึ้น ช่องว่างระหว่างแขนทองแดงจึงได้รับการออกแบบให้เพิ่มระยะได้ถึง 200 มม.
โดยแขนส่วนล่างสามารถปรับขยับลงได้

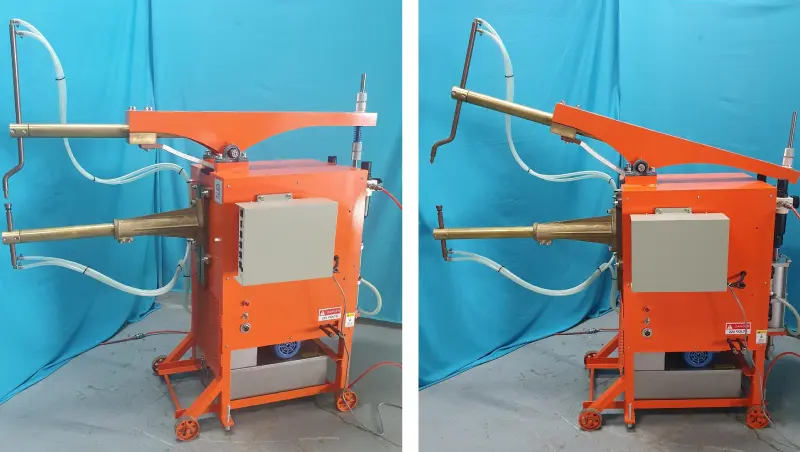

คันโยก

คันโยกมีขนาดใหญ่ สำหรับงานที่ต้องการมุมเปิดที่มีขนาดใหญ่

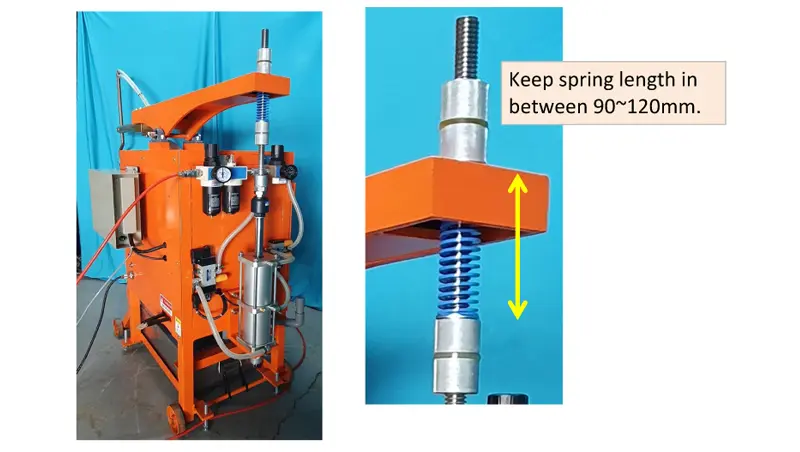

ตัวควบคุมก้านคันโยก (แบบน็อตสกรู)
ช่วยรักษาความยาวของสปริงให้อยู่ระหว่าง 90-120 มิลลิเมตร

สามารถควบคุมคันโยกโดยการปรับน็อตสกรูด้านบนเพื่อขยายช่องว่างระหว่างอิเล็กโทรดและช่องว่างของแขนจับ เพื่อชิ้นงานที่มีขนาดใหญ่ขึ้น
ความยาวของสปริงอยู่ระหว่าง 90-120 มม. และระยะห่างระหว่างแขนกว้างสูงสุดถึง 770 มม.

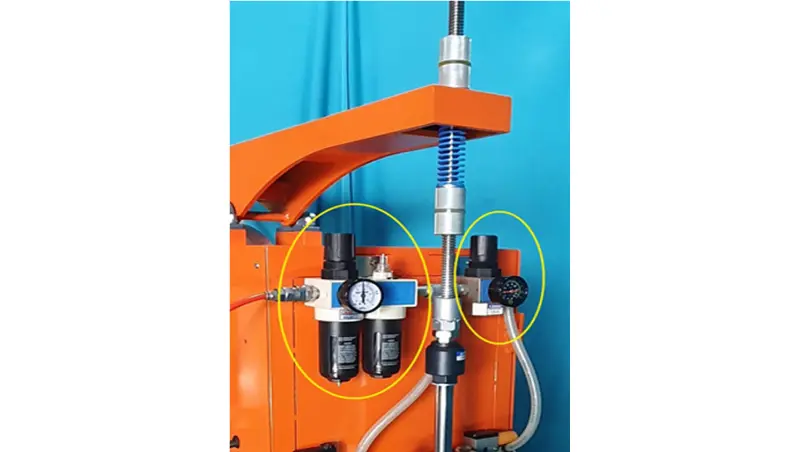

การปรับค่าแรงดันลม

เครื่องนี้ใช้ตัวปรับแรงดันลมสองชนิด ทุกๆครั้งต้องทำการปรับวาล์วควบคุมความดันลมสองตัวให้สมดุลเสมอ (ข้อมูลเพิ่มเติมตามตาราง)

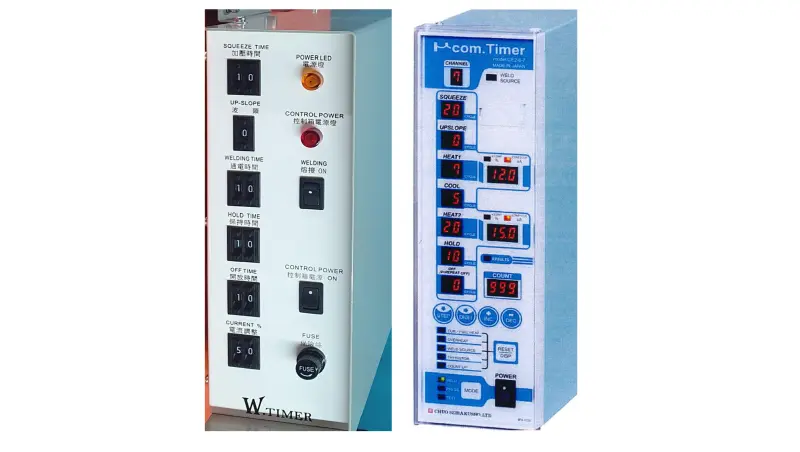

มี Controller ให้เลือกใช้งานได้ 2 แบบ

1. แบบมาตราฐาน: เป็นแบบแผงชนิดปุ่มกด มาพร้อมโปรแกรม 1 ชุด
2. แบบไมโครคอนโทรลเลอร์: เป็นระบบสัมผัส, มี 7 โปรแกรมใช้งาน, มีกระบวนการเชื่อมสองขั้นตอนและการชดเชยกระแสเชื่อม

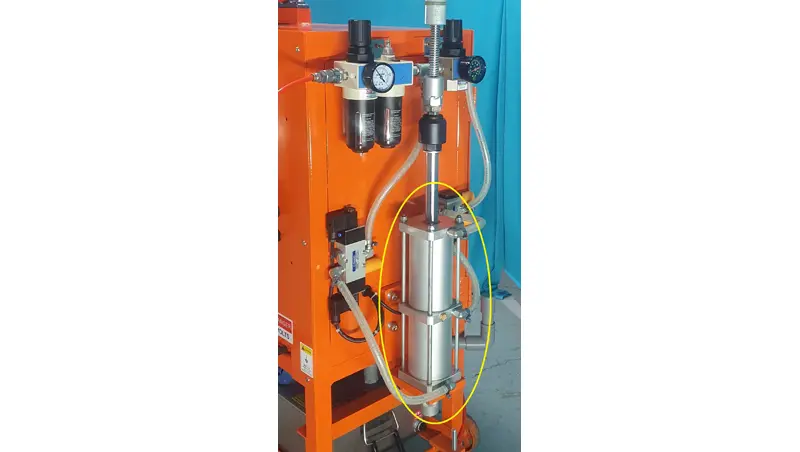

กระบอกลมขับเคลื่อนสองจังหวะ

เครื่องเชื่อมตัวนี้ใช้กระบอกลมอัดแบบสองจังหวะ

• ช่วยให้การเชื่อมมีความยืดหยุ่นมากขึ้น
• ช่องเปิดขนาดใหญ่: ง่ายต่อการเข้าเชื่อมชิ้นงาน
• มี Stroke ที่สั้น: ทำให้เชื่อมงานได้รวดเร็ว

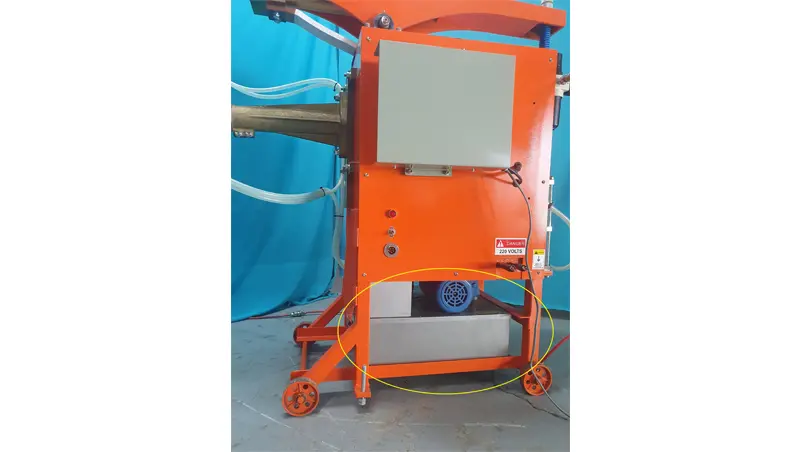

ชุดระบายความร้อนด้วยน้ำ

มีถังเก็บน้ำภายในตัวเครื่อง เป็นระะบบน้ำหมุนเวียนภายใน เพื่อการระบายความร้อนและไม่จำเป็นต้องต่อท่อจากน้ำภายนอก

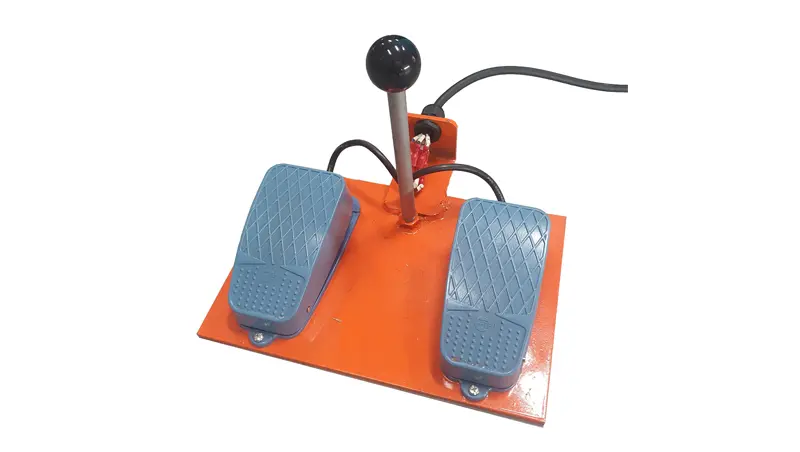

สวิตช์เท้าเหยียบมัลติฟังก์ชั่น

สวิตช์เท้าเหยียบแบบนิวเมติก มีสวิตช์เหยียบสองตัวสำหรับควบคุมการเปิดแขนและควบคุมการเชื่อมสปอต

มั่นใจในทุกการลงทุนด้วยบริการหลังการขายระดับพรีเมียมโดย Thermal Mechanics

เมื่อคุณเลือก เทอร์มอล แมคคานิคส์ คุณจะได้รับการดูแลตลอดอายุการใช้งานด้วยมาตรฐานระดับอุตสาหกรรม:

• Online Remote Support: ทีมวิศวกรผู้เชี่ยวชาญพร้อมให้คำปรึกษา ตอบคำถามด้านเทคนิค และช่วยตรวจสอบวิเคราะห์ปัญหาเบื้องต้นผ่านระบบออนไลน์อย่างรวดเร็ว
• On-Site Technical Service: บริการตรวจเช็คสภาพ สอบเทียบ และซ่อมบำรุงถึงหน้างานโดยทีมช่างผู้ชำนาญการจาก Thermal Mechanics พร้อมคลังอะไหล่สำรองในประเทศไทย ไม่ต้องรอของนาน เพื่อให้สายการผลิตของคุณเดินหน้าได้อย่างไม่มีสะดุด

ติดต่อสอบถาม: 📩FB Inbox: m.me/thermalmech

✅LINE OA: @thermalmechanics

📧Email: sales@thermal-mech.com

☎️Tel: 02-759-4795

FAQ: คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์

Q: เครื่องเชื่อมสปอตแบบแขนโยก รุ่นนี้เหมาะสำหรับเชื่อมโลหะประเภทใดและหนาเท่าไร?

A: เหมาะสำหรับงานเชื่อมสปอตเหล็กแผ่น เหล็กชุบซิงค์ (Galvanized Steel) และสเตนเลสสตีลครับ พลังกดจากระบบนิวเมติกส์และกระแสไฟอาร์คที่เสถียร ช่วยให้สามารถเชื่อมประกบโลหะแผ่นความหนาตั้งแต่ 0.5 + 0.5 มิลลิเมตร ไปจนถึงหนากว่า 3.0 + 3.0 มิลลิเมตร (ขึ้นอยู่กับขนาดกิโลโวลต์แอมแปร์ หรือ kVA ของตัวเครื่องที่เลือกใช้) ได้อย่างแน่นหนาครับ

Q: ระบบขับเคลื่อนแบบนิวเมติกส์ดีกว่าระบบกลไกเท้าเหยียบ (Manual Foot Pedal) อย่างไร?

A: ดีกว่ามากในเรื่องมาตรฐานการผลิตครับ เนื่องจากระบบกลไกเดิมความแน่นของรอยเชื่อมจะขึ้นอยู่กับน้ำหนักแรงเหยียบของช่าง ซึ่งหากทำงานไปนาน ๆ เกิดความล้า รอยเชื่อมสปอตอาจจะไม่แน่นเท่ากัน แต่สำหรับ เครื่องเชื่อมสปอตแบบแขนโยก ระบบนิวเมติกส์ ตัวกระบอกลมจะควบคุมแรงกดให้เท่ากัน 100% ทุกจุดอย่างสม่ำเสมอ ชิ้นงานจึงผ่าน QC ทุกชิ้นแน่นอนครับ
