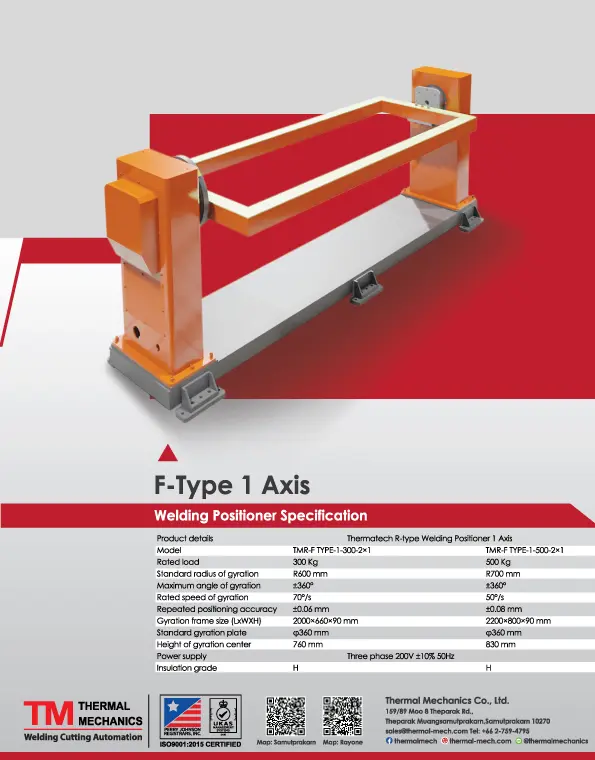

เครื่องจับหมุนชิ้นงานเชื่อมแบบ F-Type Welding Positioner ขับเคลื่อน 1 แกน

เครื่องจับหมุนชิ้นงานเชื่อมแบบ F-Type Head & Tailstock

ยกระดับคุณภาพรอยเชื่อมและประสิทธิภาพกระบวนการผลิตด้วย เครื่องจับหมุนชิ้นงานเชื่อมแบบ F-Type (Head and Tail Stock Single Axis Welding Positioner) อุปกรณ์จับหมุนจัดท่าวางชิ้นงานเชื่อมแนวนอนแกนเดี่ยวชนิด F-Type ที่ออกแบบมาเพื่อรองรับงานเชื่อมโครงสร้างเหล็กแนวยาว ชิ้นส่วนตัวถัง ท่ออุตสาหกรรมขนาดใหญ่ และโครงสร้าง 3 มิติได้อย่างสมบูรณ์แบบ

การเลือกใช้ เครื่องจับหมุนชิ้นงานเชื่อมแบบ F-Type จาก บริษัท เทอร์มอล แมคคานิคส์ จำกัด ช่วยแก้ปัญหาการเชื่อมในท่าที่ยาก เช่น การเชื่อมแนวตั้งหรือแนวเหนือหัว ตัวเครื่องจะทำการหมุนพลิกชิ้นงานรอบแกน 360 องศาอย่างราบรื่น เพื่อนำแนวเชื่อมมาอยู่ในตำแหน่งราบ (Flat Position) ซึ่งเป็นตำแหน่งที่ให้แนวเชื่อมสวยงาม ซึมลึกได้ดีที่สุด ช่วยลดการเกิดสแปตเตอร์ และลดเวลาการใช้เครนยกพลิกชิ้นงานได้อย่างชัดเจน

จุดเด่นของ เครื่องจับหมุนชิ้นงานเชื่อมแบบ F-Type

• โครงสร้างแบบ F-Type เสริมความมั่นคงสูง: ดีไซน์ฐานและจานจับแบบ Headstock & Tailstock ช่วยกระจายน้ำหนักของชิ้นงานแนวยาวได้อย่างสมดุล ลดแรงเค้นและอาการแกว่งขณะหมุน
• การควบคุมแบบซิงโครไนซ์กับหุ่นยนต์ (External Axis Integration): สามารถเชื่อมต่อระบบควบคุมเข้ากับแขนกลหุ่นยนต์เชื่อม 6 แกน โดยสั่งการหมุนจานจับ F-Type เป็นแกนภายนอก (External Axis) ผ่าน Teach Pendant เดียวกัน
• ความแม่นยำในการหมุนและพิกัดตำแหน่ง (High Positioning Accuracy): ขับเคลื่อนด้วย AC Servo Motor ร่วมกับ Precision Gearbox ให้ค่าความแม่นยำในการซ้ำตำแหน่ง (Repeatability) สูงถึง +-0.1 มม.
• เพิ่มความปลอดภัยและลดเวลา Downtime: ไม่ต้องใช้แรงงานคนหรือเครนในการหมุนพลิกชิ้นงานซ้ำหลายรอบ ช่วยลดความเสี่ยงอุบัติเหตุในโรงงาน และเพิ่มรอบการผลิตได้อย่างก้าวกระโดด
• รองรับกระบวนการเชื่อมหลากหลาย: สามารถปรับใช้กับงานเชื่อม MIG/MAG, TIG, Submerged Arc Welding (SAW) และ Plasma Welding พร้อมจุดต่อสายดิน (Grounding Contact) ที่ทนกระแสไฟเชื่อมสูง

รายละเอียดทางเทคนิค

รุ่น                                      TMR-F TYPE-1-300-2×1              TMR-F TYPE-1-500-2×1

รองรับน้ำหนัก                                     300 กก                                        500 กก

รัศมีการหมุน                                      R600 มม                                     R700 มม

องศาการหมุนสูงสุด                             ±360°                                          ±360°

ความเร็วในการหมุน                             70°/S                                           50°/S

ค่าความถูกต้องในการทำซ้ำ                ±0.06 มม                                    ±0.08 มม

พื้นที่การทำงาน
(ยาว*กว้าง*สูง)                              2000×660×90มม                         2200×800×90มม

ขนาดทั้งหมด
(ยาว*กว้าง*สูง)                             2820×700×960มม                     2900×700×1050มม

ขนาดของเพลทหมุน                               φ360มม                                    φ360มม

ความสูงของตำแหน่งเพลทหมุน               760มม                                       830มม

แหล่งจ่ายไฟ                                                  3 เฟส  200V ±10% 50Hz
